1、引言

相好言测涉及资料、机械、物理、化学等众多学科，，对于保障锻件产品质量阐扬着重要的作用。。。锻件经金相检测、分析,能够实时发现其是否出缺点,是否切合有关尺度要求,并在此基础上进行铸造工艺改进⑴。。。目前，，锻件出产根基工艺流程为原资料下料——自由锻——模锻——热处置——入库。。。金相检测贯通于锻件的整个出产过程中,是保障钛锻件质量的重要凭据，，也是解决锻件出产问题的重要凭据。。。因而，，器重锻件的金相检测如饥似渴。。。

2、锻件金相检测的重要内容

(1) 宏观组织查抄

锻件的宏观组织查抄重要蕴含试样的低倍查抄和断口查抄。。。其中，，低倍查抄蕴含原资料低倍查抄、锻件中央坯低倍查抄、最终交付锻件的理论查抄以及锻件解剖件的低倍检测。。。低倍查抄通常是指机加的试样或锻件理论经侵蚀后依照有关尺度进行目视查抄,查抄项目蕴含锻件的铸造流线、晶粒巨细、冶金缺点等。。。断口查抄试样不需经过侵蚀，，断口试样直接取自拉伸或冲击试验后的试样。。。

(2) 显微组织查抄

锻件的显微组织查抄是通过光学显微镜、扫描电镜、透视电子显微镜等仪器来钻研锻件组织巨细、状态、散布等。。。

显微试样制样流程为取样(锯切、线切割)——磨平、倒角(磨平机)——粗磨(分歧粒度水砂纸)——抛光(绒布)——侵蚀⑵。。。分歧的金属资料依照有关尺度有分歧的侵蚀剂，，可凭据来料类型进行选择。。。分歧资料锻件的显微组织查抄项目也不尽一样。。。例如,GH4169(IN718)锻件显微组织查抄的项目重要有晶粒度、NisNb相、Laves相称，，而不锈钢锻件显微组织查抄项目则蕴含晶粒度、非金属同化等。。。

(3) 钛合金原资料相变点测试

本文将钛合金原资料相变点测试单列出来，，是由于金相法是目前测试钛合金原资料相变点的重要步骤，，其正确性也较高。。。用金相法测试钛合金相变点重要参照的尺度是HB6623. 1—1992,通常将钛合金原资料组织中3%以下初生α相的淬火温度作为场。。。

(4)交付锻件质量问题分析

由锻件出产厂家交付给使用单元的锻件在复验和使用过程中也会出现各类质量问题,这时就必要对锻件进行质量问题分析。。。锻件质量问题分析是对锻件原资料试样和锻件试样的断口组织、低倍组织和显微组织等进行综合分析，，得出质量问题产生的原因。。。

3、金相检测在锻件出产过程中利用实例分析

3.1锻件原资料复验

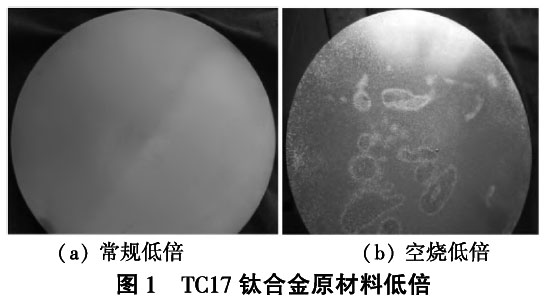

锻件原资料复验重要是为发现原资猜中存在的各类冶金缺点，，预防其遗传至锻件，，影响锻件的质量。。。图1为TC17钛合金原资料的通例低倍及空烧低倍相片，，能够看出，，TC17钛合金原资料的通例低倍组织均匀,无冶金缺点,切合尺度要求。。。而空烧低倍组织不均匀，，出现显著清澈晶粒，，且晶粒巨细大于GB/T 6394—2017E3］中的M-11. 0级，，不合格。。。

TC17钛合金原资料空烧后晶粒过大、不均匀,这重要是原资料铸造时受力不均所致。。。若此问题遗传至锻件，，会导致锻件晶粒不均，，力学机能降落。。。

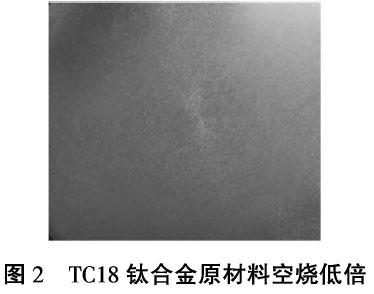

原资料进行金相检测时应充分思考后续锻件的质量问题,若原资料疑似质量问题不会对锻件质量产生影响，，可予以放行。。。图2为TC18钛合金原资料分歧视角的空烧低倍相片。。。从空烧低倍组织上来看，，晶粒巨细较均匀，，但在低倍组织中出现玄色点状晶粒，，借助便携式显微镜观察，，其显微组织与正常区域并无差距,此种情况为分歧组织对于光线的衬度分歧导致，，不影响锻件情况，，赐与放行。。。

3.2锻件中央坯检验

锻件中央坯进行金相检验的主张重要有两个:一是进一步查抄原资料有无质量问题;二是为分析锻件质量问题提供凭据。。。

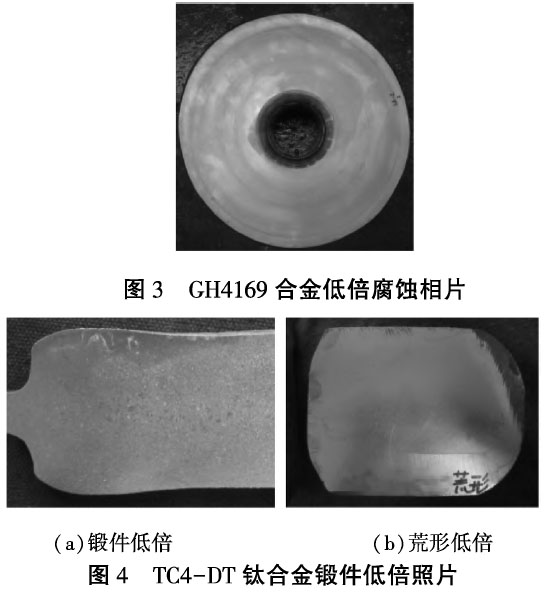

图3为经墩饼后的GH4169合金端面低倍侵蚀相片，，能够看出，，低倍组织正常，，无冶金缺点和铸造缺点，，可进行下一步模锻。。。图4为TC4-DT钛合金锻件低倍照片，，最终检验时试样心部出现粗壮弥散晶！。。为了确定产生此质量问题的原因,重新依照原工艺铸造了一件锻件。。。锻件经自由锻打完荒形后,在锻件荒形上切取毛边试样,对毛边试样依照锻件最终热处置制度进行热处置，，而后进行低倍检测。。。从毛边低倍图片能够看出,TC4-DT钛合金锻件低倍组织均匀,满足尺度要求，，因而能够排除自由锻工序为锻件出现上述质量问题的原因。。。

3.3锻件最终的金相检验

铸造、热处置后的锻件必须经过最终检验，，合格后方能入库。。。金相检验在锻件最终检验中阐扬至关重要的作用，，金相检验不合格,则整批锻件报废。。。

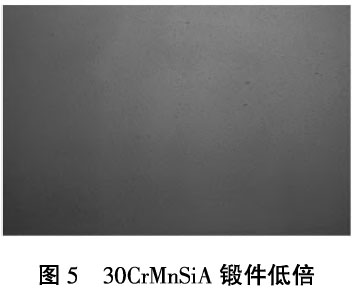

首先,锻件最终检验能够发现原资料复验时未发现的冶金缺点。。。图5为最终交付的30CrMnSiA锻件低倍，，此批锻件原资料复验时并未发现质量问题，，但从锻件低倍上可发现浅灰色黑点，，最初疑惑为点状偏析。。。最后借助能谱仪分析灰色黑点的化学成分，，确定为点状偏析，，此缺点为原资料遗传至锻件的缺点。。。原资料复验只是抽取部门试样进行检验，，对于缺点查抄率不能达到100%o锻件发现原资料质量问题，，不仅此批锻件报废，，同批原资料也被确定为不合格,退回原厂家。。。

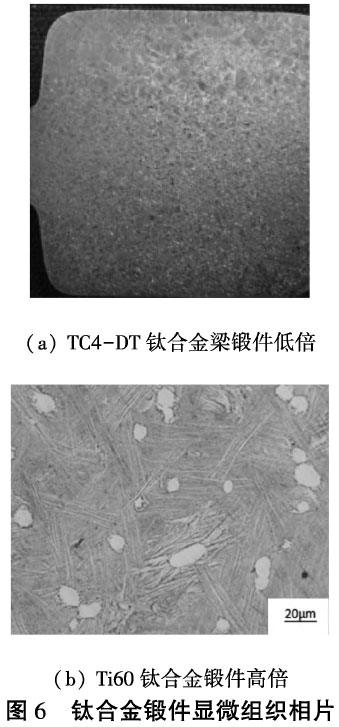

其次，，锻件最终金相检验还能够发现因工艺不当或者设备故障而出现的质量问题。。。图6( a)为TC4-DT梁锻件的解剖件低倍，，能够看出，，低倍组织中部门晶粒过大。。。对锻件每个工序进行问题排查，，最终确定为铸造加热时加热炉跑温所致。。。图6(b)为Ti60钛合金盘类锻件的显微组织，，能够看出，，此锻件显微组织中初生a含量过少，，不符尺度要求。。。

由于此锻件的直径达1000mm,导致铸造过程中锻件各部门组织不均匀。。。最终经过度析，，确定为铸造工艺参数设置不当所致。。。

4、金相检测在交付锻件质量分析中的利用实例

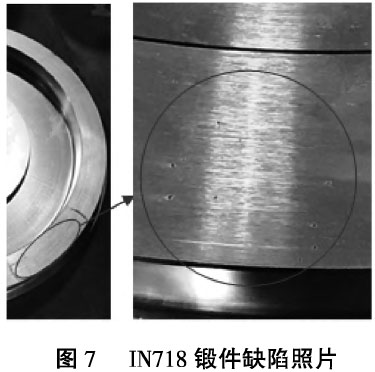

交付使用的锻件不成能实现100%查抄,存在肯定质量问题是不成预防的。。。图7为交付给客户的IN718锻件低倍照片。。。在复验机加时，，锻件部门区域发现坑状缺点,呈麻点状散布。。。针对上述问题，，对该缺点产生的原因发展了分析和问题排查。。。在排除了铸造出产过程中产生点坑状缺点的可能性后，，通过试验证明，，缺点产生的原由于理论残留酸液经挥发提纯与锻件部门产生反映形成了过侵蚀点状坑。。。

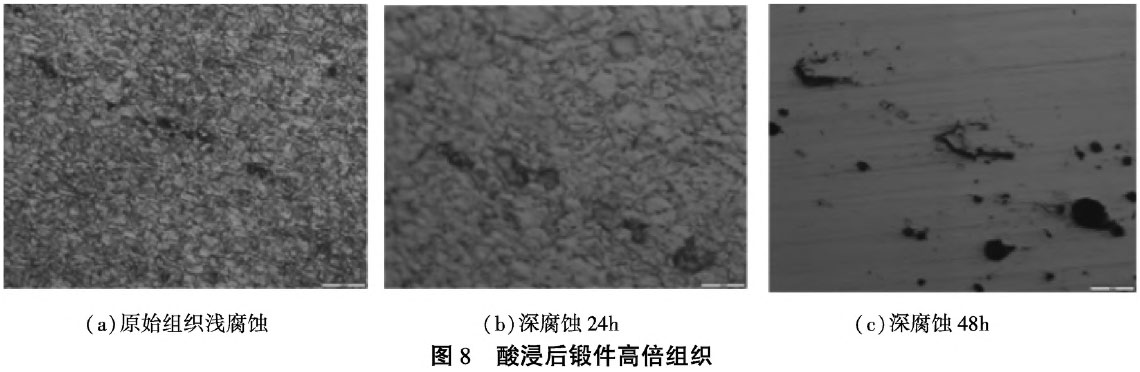

将取自该IN718锻件解剖件的试样进行酸浸试验，，观察坑洞形成过程，，见图8。。Ｄ芄豢闯，，锻件原始显微组织未见异常情况，，呈链状散布碳化物荟萃。。。对该试样进行酸浸并在空气中露出24h后,观察高倍组织,碳化物区域与周围基体组织的显微镜景深出现差距，，注明碳化物区域侵蚀反映速度高于基体组织。。。持续对该试样进行酸浸并在空气中露出24h后(累计露出48h),观察高倍组织,碳化物区域与周围基体组织的显微镜景深差距加大，，并可显著看到原碳化物地位处形成较大坑洞。。。

5、结论

本文结合实例论说了金相检测在钛锻件出产过程中的利用，，能够看出，，金相检测在保障锻件质量方面有重要的意思。。。

各铸造厂家在出产中应正视金相检测的利用，，以保障锻件的产品质量。。。

参考文件

[1] 机械工业理化检验人员技术培训和资格委员会?金相检验[M ].上海:上？蒲П榧俺霭嫔,2003.

[2] 邙朝羲.金相显微镜在钢材检测中的利用[J].广东建材,2017(6) ：：：25-26.

[3] 金属均匀晶粒度测定步骤:GB/T 6394—2017[S]. 2017.

有关链接
