引言

钛及钛合金资料因其自身的优异个性，如密度低、、耐低温、、耐高温、、比强度高、、耐侵蚀性佳等诸多利益成为众多学科的钻研对象[1-3]。钛及钛合金资料不仅在航空航天、、船舶制作、、化工、、刀兵等工业领域宽泛利用，在超导资料领域、、医学资料领域也阐扬着重要作用[4-6]。而 TC11 钛合金作为众多 α+β 型热强钛合金中热强机能好的合金之一，是新型航空设备上起头利用的一种新型钛合金，拥有较高室温强度及优良的热加工工艺机能，重要利用于航空发起机压气机盘、、叶片、、鼓筒及飞机结构件等零件[7?10] 。随着航空领域技术的不休发展，航空零件的制作对钛合金的机能提出了较高的要求，其机能与资料内部组织结构亲昵有关，通过选取相宜的热处置工艺进行内部显微组织的调控，可获得拥有优异组织机能的钛合金零件[11?13]。

目前国内外学者已在热处置制度对 TC11 的相演变行为及力学机能方面有了大量钻研，如王金惠等]14]通过采取正交尝试法，试验出了固溶处置与时效应处置的最佳处置温度与功夫；；；王宏权等[15]钻研了 β 铸造温度及固溶温度对组织和力学机能的影响，了局批注，固溶温度的升高会导致初生 α 相含量削减，合金强度降落。但大量文件中其高温机能与组织演变之间的内涵关系钻研较少。本文以 TC11 钛合金为钻研对象，通过扭转热处置制度，钻研分歧热处置工艺下 TC11 钛合金显微组织结构与高温力学机能之间的内涵联系，为进一步对该合金的利用及发展提供根基参数和机能指标。

1 尝试资料与步骤

1.1 尝试资料

尝试所用 TC11 合金选取粒度适度的海绵钛、、海绵铝、、铝钼合金、、钛硅合金、、二氧化钛、、铝豆等。按名义配比进行预混，将混料均匀的原料压抑成电极块，再将电极块依照混料挨次交叉分列进行真空焊接，经过 3 次真空熔炼得到铸锭，经开坯、、铸造及棒圆工艺加工成 φ300 mm 的棒材(相变点为 1010~1015 ℃)。棒材资料的化学成分见表 1。

表 1 TC11合金化学成分（质量分数/%）

1.2 尝试步骤

对 TC11 合金进行热处置（热处置制度见表 2）。经热处置后的试样选取徕卡金相显微镜(LEICA DM2700M)观察微观组织描摹特点，并获取金相组织照片。通过 INSTRON 全能试验机测试合金的室温及高温(500、、700、、900 ℃)力学机能，拉伸速度均为 1 mm/min，每组测试 3 个平行试样取均匀值。

表 2 热处置制度

2、、试验了局与会商

2.1 显微组织分析

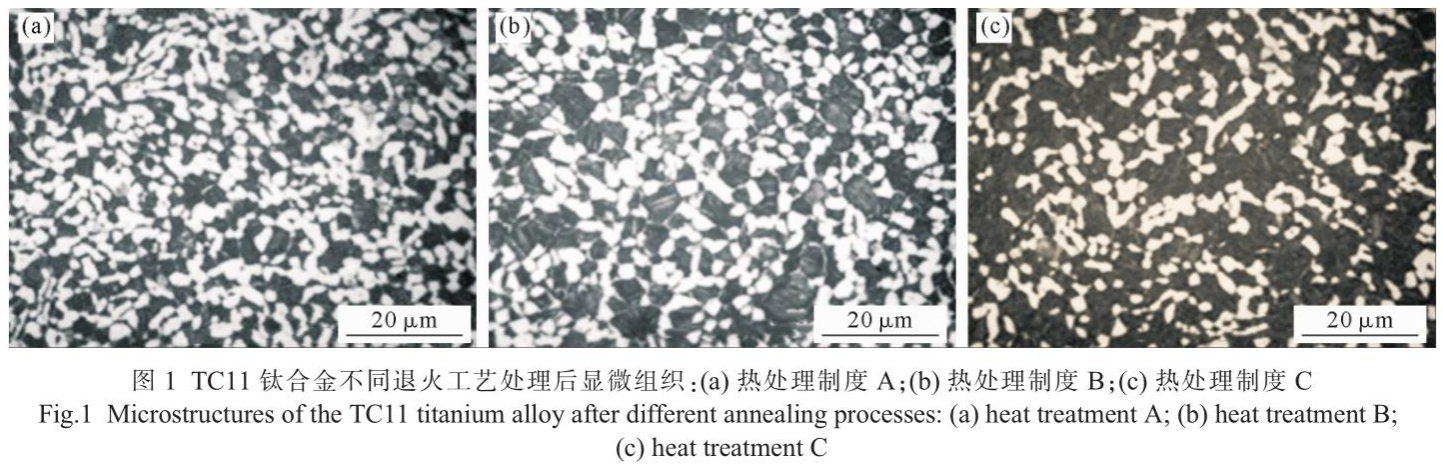

图 1 是 TC11 钛合金分歧退火工艺处置后的显微组织照片。由图可见，经热处置后，TC11 钛合金的显微组织由初生等轴 α 相、、针状次生 α 相和 β 相组成。随着热处置温度的逐步升高，初生等轴 α 相的晶粒尺寸增大，百分含量占比逐步减小，β 相含量占比逐步增大，并且陪伴着针状次生 α 相的增多。这是由于在热处置温度靠近相变点的过程中，初生等轴 α 相的热不变性降落，随着温度的升高逐步回溶，使得合金中的初生等轴 α 相削减，β 相含量增大，析出针状次生 α 相的驱动力加强，从而使冷却过程中的针状次生 α 相含量的升高且藐小弥散，同时未溶化的初生等轴 α 相晶粒逐步长大[16]。

2.2 热处置温度对室温力学机能的影响

表 3 是分歧热处置制度下 TC11 的室温力学机能数据？？Ｄ芄环⑾，随着热处置温度的升高，抗拉伸强度(R m )和屈服强度(R0.2 p0.2 )呈降落趋向，断裂伸长率(A)和断面收缩率(Z)出现先升高后降落的趋向。其中，热处置 A 制度和热处置 B 制度下的 TC11 合金抗拉强度和屈服强度相差不大，但是断裂伸长率与断面收缩率方面有显著差距，在热处置 B 制度下 TC11 合金会获得更高的塑性，因而在热处置 B 制度(960 ℃×2 h, AC+530 ℃×6 h, AC)下会获得优良的强塑性匹配，此时 R m 为 1 089 MPa，R0.2 p0.2 为 976 MPa，A 为 19%，Z 为 51%。

表 3 分歧热处置制度下TC11的室温力学机能

2.3 热处置温度对高温力学机能的影响

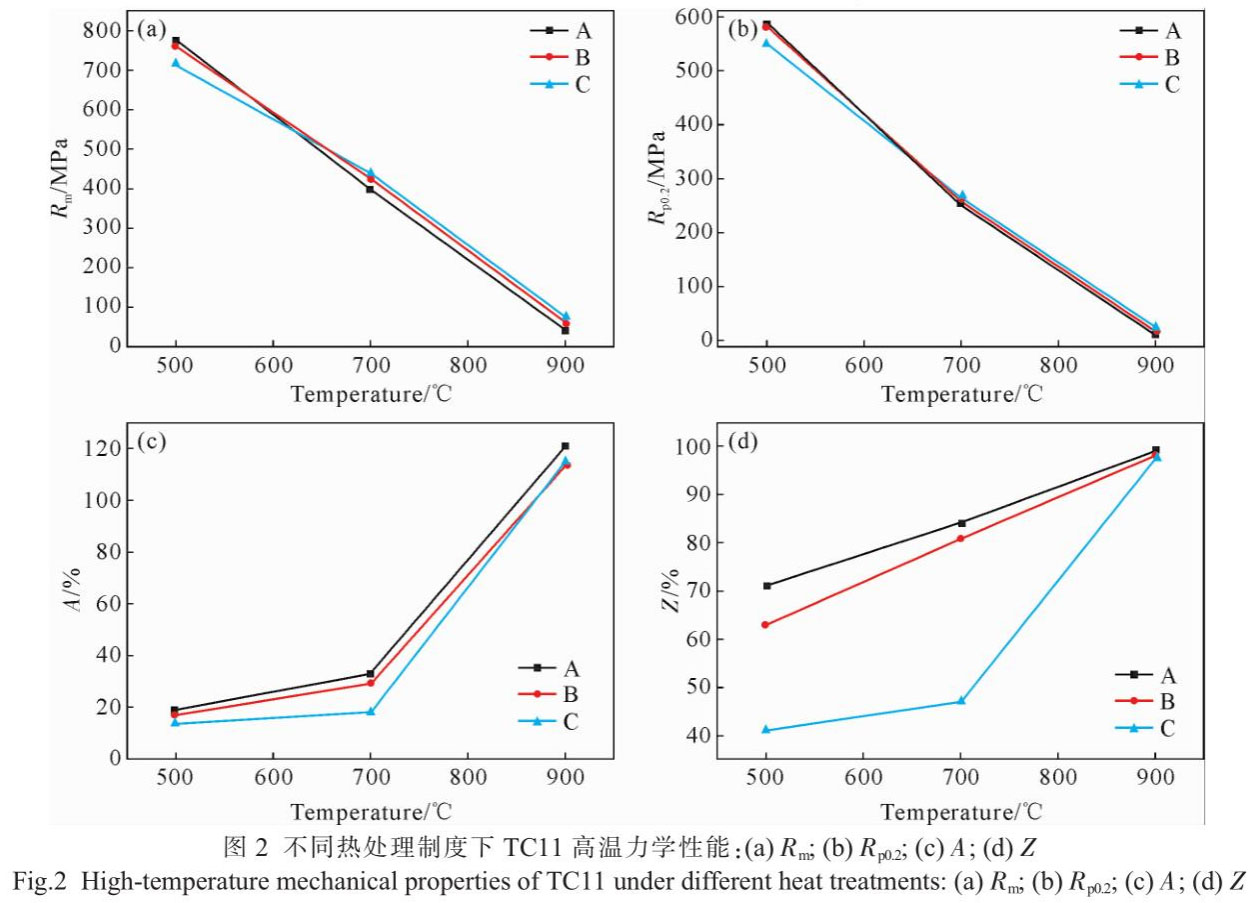

图 2 是分歧热处置制度下对 TC11 高温力学机能的影响，表 4 是分歧热处置制度下 TC11 的高温力学机能数据？？Ｄ芄环⑾，在统一热处置制度下，随着测试温度的升高，合金 R_m 和 R_p0.2 呈降落趋向，A 和 Z 出现升高的趋向。

表 4 分歧热处置制度下TC11的高温力学机能

2.4 高温拉伸断口分析

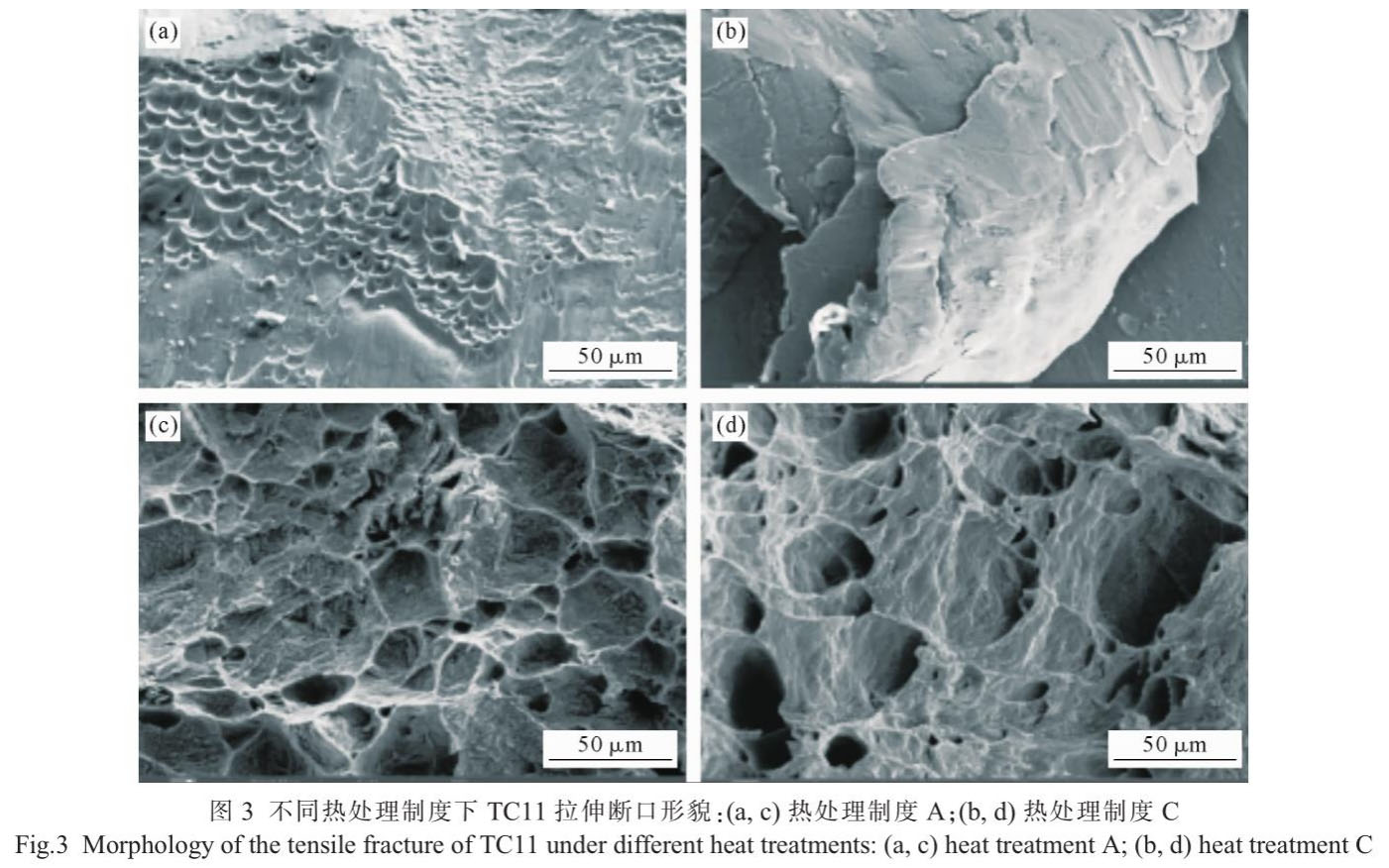

图 3 是分歧热处置制度下 TC11 的高温拉伸断口照片？？Ｄ芄豢闯 500 ℃高温拉伸断口部门显露为“台阶”状的裂缝，出现部门韧性断裂特点，但不是很显著，其断口描摹为解理断裂，阐发为韧性较差；；；而 900 ℃高温拉伸断口出现出巨细不等的韧窝状结构，为韧性断裂特点。

3 结论

1）随着热处置温度的逐步升高，初生等轴 α 相的晶粒尺寸增大，百分含量占比逐步减小，β 相含量占比逐步增大，并且伴随有针状次生 α 相的增多。

2）在室温使用环境下，TC11 合金在热处置 B 制度(960 ℃×2 h, AC+530 ℃×6 h, AC)下会获得优良的强塑性匹配，此时抗拉伸强度为 1 089 MPa，屈服强度为 976 MPa，断裂伸长率为 19%，断面收缩率为 51%。

3）在 500 ℃高温使用环境下，热处置 A 制度(950 ℃×2 h, AC+530 ℃×6 h, AC)下合金的力学机能最优，抗拉伸强度为 771 MPa，屈服强度为 584 MPa，断裂伸长率为 19%，断面收缩率为 71%，相比于热处置 C 制度(970 ℃×2 h, AC+530 ℃×6 h, AC)下处置别离提高了 8.2%、、6.3%、、35%、、73%。

4）在 500 ℃以上使用环境下，晶粒越藐小的合金，高温强度反而降低，与室温力学机能刚好相反，此时为获得优良的强塑性匹配，选用热处置制度 B(960 ℃×2 h, AC+530 ℃×6 h, AC)最佳。

参考文件

[1] 赵永庆. 我国创新研制的重要船舶用钛合金及利用[J]. 中国资料进展, 2014, 33(7): 398-404.

[2] LANG B, ZHANG T C, LI X H, GUO D. Microstructural evolution of a TC11 titanium alloy during linear friction welding[J]. Journal of Materials Science, 2010, 45(22): 6218-6224.

[3] 潘婷, 李东亚, 成明, 等. Ti-6Al-4V 钛合金热处置机能的钻研进展[J]. 热加工工艺, 2023, 52(8): 12-15.

[4] 于振涛, 余森, 程军, 等. 新型医用钛合金资料的研发和利用近况[J]. 金属学报, 2017, 53(10): 1238-1264.

[5] CORDEIRO J M, BARAO V A R. Is there scientific evidence favoring the substitution of commercially pure titanium with titanium alloys for the manufacture of dental implants? [J]. Materials Science & Engineering: C, 2017, 71: 1201-1215.

[6] QIU J J, YANG T T, LI Y F, et al. Au@Ag@Pt core-shell nanorods regulating Ag release behavior endow titanium antibacterial activity and biocompatibility [J]. Rare Metals, 2021, 41: 630-638.

[7] 邵娟. 钛合金及其利用钻研进展[J]. 罕见金属与硬质合金, 2007(4): 61-65.

[8] 唐光昕, 朱荣俊. TC11 合金在分歧热处置前提下的显微组织分析[J]. 罕见金属, 2002(2): 146-148.

[9] 吴晨, 马保飞, 赵静琴, 等. 延时淬火对航天器固件用 TC4 钛合金组织和机能的影响[J]. 金属热处置, 2023, 48(12): 135-139.

[10] 杨树智, 张钧, 杨晓欣. TC4 钛合金混合制作技术的钻研与发展[J]. 铸造技术, 2023, 44(11): 977-987.

[11] 王金惠. TC11 钛合金的高温变形行为及热处置工艺对合金组织机能的影响[D]. 长沙: 中南大学, 2010.

[12] 韩栋, 毛小南, 张鹏奇, 等. 双面退火温度对高强 TC11 合金组织机能的影响[J]. 中国有色金属学报, 2010, 20(S1): 577-580.

[13] 赵伟. 航空用 TC4 钛合金散热结构 SLM 制备及热处置强化与组织机能钻研[D]. 赤峰: 山东构筑大学, 2023.

[14] 王金惠, 夏长清, 陈永勤, 等. 热处置工艺对 TC11 钛合金组织与机能的影响[J]. 金属热处置, 2010(1): 81-85.

[15] 王宏权, 李建元, 郭辉, 等. 热变形及热处置工艺对 TC11 钛合金资料显微组织和力学机能的影响[J]. 热加工工艺, 2017(13): 160-162,165.

[16] 商国强, 张晓波, 王新南, 等. 显微组织对 TB17 钛合金高周委顿机能的影响[J]. 罕见金属资料与工程, 2024, 53(2): 529-536.

[17] 李瑞峰, 张智鑫, 唐斌, 等. TC18 钛合金大规模棒材热变形行为钻研进展[J]. 铸造技术, 2024, 45(4): 316-327.

[18] 张磊, 张晨辉, 何春梅, 等. TC21 钛合金固溶时效处置对合金组织机能的影响[J]. 铸造技术, 2023, 44(10): 929-934.

[19] 刘运红, 杨毅, 黄涛, 等. 固溶时效处置对新型高强度钛合金组织和力学机能的影响[J]. 航空制作技术, 2023, 66(8): 93-99.

有关链接
