固溶处置和时效是钛合金的强化热处置,主张是为了获得强度高与塑性好的综合机能固溶处置是把钛及钛合金加热、保温并急剧冷却到室温的操作过程,为了达到急剧冷却,必须选取淬火步骤,故有时也称为固溶处置有两种方式,即β固溶处置和α+β固溶处置,固溶处置是在转变温度以上30-100℃,保温10~30min,空冷或水浮,重要合用于亚不变β合金。。。

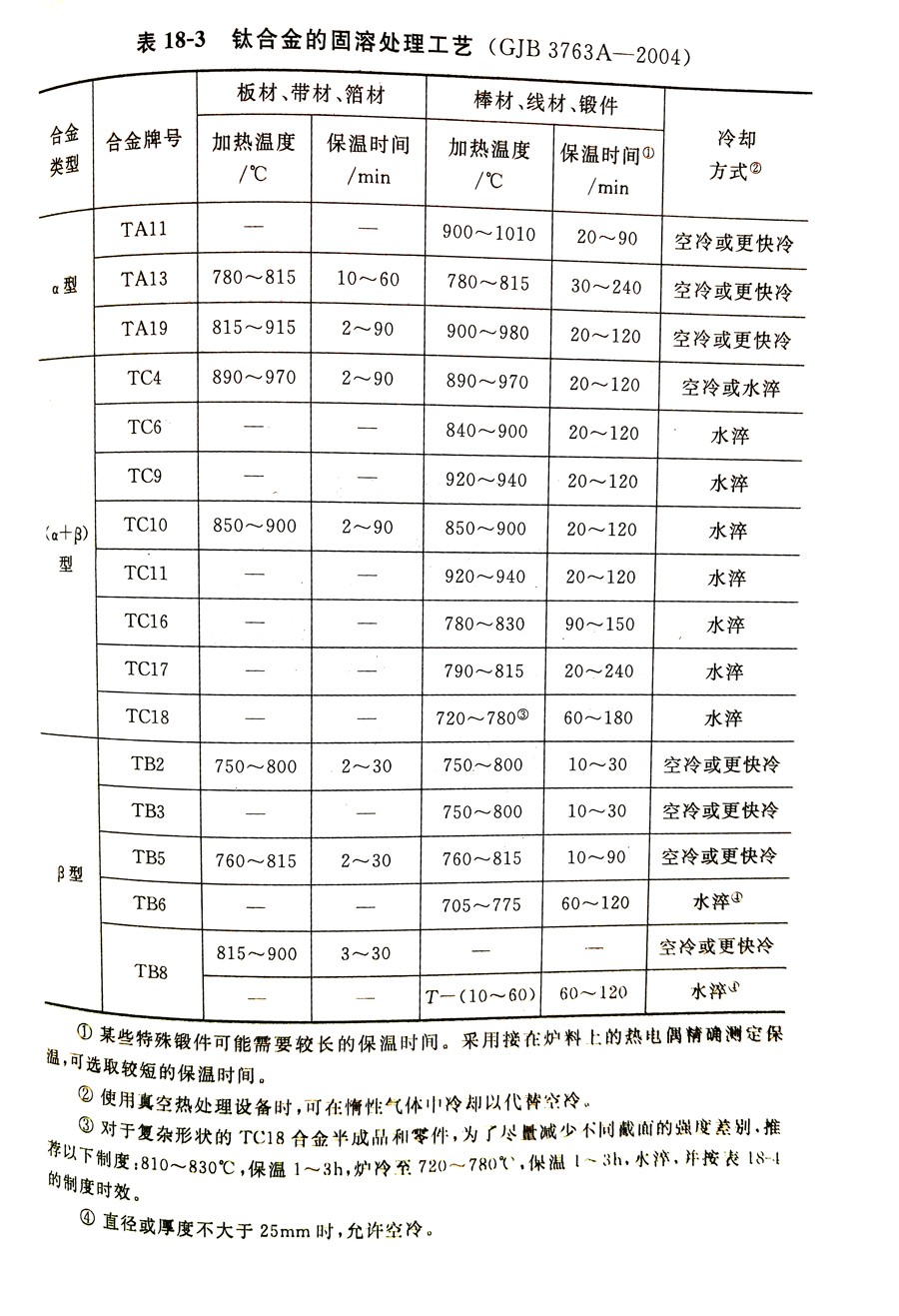

α+β固溶处置是在转变温度以下30~60℃,保温30~120min,水淬或油淬,重要合用于近α和α+β合金组合式工艺,第一步为固溶,第二步为时效,并按串联方式行。。。这是一种综合强化处置工艺,两者相互影响。。。因而,在确定艺选择时,必要两全合金成分、相变点、热处置前的原始组织,以及热处置设备等成分。。。表183是钛的固溶处置工艺。。。
