引言
钢筋中因含有活跃的 N 而拥有应变时效性，使得钢筋随功夫耽搁而失去韧性并脆化，导致抗震机能变差?现有技术中向钢筋内参与 V, 能够与活跃的 N 结合，形成沉淀速度快?弥散度小?析出温度低?沉淀颗粒细且不易荟萃长大的 VN。。。但是，V 价值昂贵，为了削减 V 的参与量，部门技术选取轧后控冷 (上冷床温度 880℃±20℃), 以加强钢筋机能?降低出产成本?但是，轧后控冷屈服强度的提高幅度大于抗拉强度的提高幅度，进而导致强屈比小于 1.25, 不切合抗震钢筋的要求?据钻研，钛能够提高钢的强度?硬度和塑性，钛与钢筋中活跃的 N 结合天生 TiN 并作为结晶主题，可推进细晶粒组织形成，并且原料价值便宜?钛微合金化机理是经过转炉出钢钛微合金化处置后，参与钢液中的钛和 N 在钢液凝固过程中析出纳米级或亚微米级 TiN, 大量弥散散布于钢中奥氏体晶界，诱发晶内铁素体形核，进而细化晶粒，提高钢材的强度?因而，钒元素在钢中所起到的作用可使用钛元素进行包办?随着科学技术的发展，学术界内对于以钛代钒的论证早已实现，行业内对钛合金化钢筋进行机能检测 [1], 含钛高强螺纹钢筋屈服强度大于 470MPa, 抗拉强度大于 630MPa, 强屈比在 1.32 以上，屈屈比小于 1.22, 其他机能?组织等各方面均优于国标水平且机能不变?我国钛元素储量较多，相对钒元素价位较低?钛元素与钢水中氧产生反映，吸收率极低，并且颠簸较大?因而，为相识决钛元素可能熔炼进入钢液，并被不变吸收，发展了索求钻研和实际 [2]?只有解决了钛元素不变吸收问题，才可能实现炼钢工序降低出产成本?
1、、出产近况与技术可行性分析
出产工艺路线：铁水?转炉吹炼?挡渣出钢?包内脱氧合金化?吹氩精辟?连铸?检验入库?
钛金属在高温环境中的还原能力极强，在钢液中同时存在碳?硅?锰?钛?氮和氧的前提下，极度容易天生 Ti?O?, 还能从部门金属氧化物 (好比氧化铝) 中篡夺氧?同时，在高温下极易与空气中的氧气反映，天生一层极薄?致密的氧化膜?因而，要使凝固过程中最大限度地形成 TiN, 必须严格节制钢水的初始溶化氧含量，克制 Ti?O?反映?经推算，要使 TiN 优先 Ti?O?析出，必须把钢水中的 w [O] 需节制在 0.004% 以下，也就是处置好 “提前脱氧”, 能力推进 TiN 尽早析出?节制钢中钛元素的减损量和不变的利用率，同时，需；；そ街，预防负面作用的影响?
氧含量节制：钢包合金化与转炉终点氧化性有亲昵关系，并受出钢脱氧技术的影响?统计 HRB400E 通例钒微合金化工艺钢水中的氧含量，对分歧碳含量炉次选取硅钙钡进行脱氧，验证硅钙钡的脱氧能力，切合钛合金化前提，如表 1 所示?
表 1 钢水氧含量节制情况
| 炉号 | 总装入量 /t | 终点温度 /℃ | w [终点 C]/% | 硅钙钡参与量 /kg | 钢包温度 /℃ | w[O]/% |
| 7334 | 75.35 | 1682 | 0.07 | 40 | 1597 | 0.00345 |
| 7335 | 77.22 | 1671 | 0.06 | 50 | 1590 | 0.00351 |
| 6879 | 76.10 | 1655 | 0.07 | 100 | 1589 | 0.00393 |
| 6880 | 76.00 | 1644 | 0.09 | 100 | 1595 | 0.00379 |
2、、转炉钛元素微合金化技术规划设计与实际
通常以为，容易氧化的合金除思考均匀溶解要求外，应在脱氧后参与?
转炉 w [终点 C] 节制在≥0.08%, 力求一次拉碳成功，降低钢水氧化性?保障红包出钢，出钢功夫为 2.0~4.0min?出钢温度节制在 1650~1680℃(指标值为 1660℃)?
合金随钢流参与，合金参与挨次为：脱氧剂 (出钢 1/4 时加，参与量为 1.0~2.0kg/t 钢)?硅锰合金?硅铁 (各合金在出钢 2/3 前加完)?出钢 5/6~6/7 时加挡渣锥 (节制钢包渣层≤50mm)?
吹氩站参与钛铁 (定氧), 中吹 2min?弱吹?调温?镇静 (5~10min)?
连铸；；そ街?
经查阅?测算，w (Ti) 为 0.005%~0.008% 时，通过节制钢液中的氮含量，共同低温浇铸和轧钢工艺技术，可使 TiN 起到细化晶粒的作用?对 HRB400E 商标成分进行设计，如表 2 所示?
表 2 HRB400E 父髦重要成分节制设计
| w(C)/% | w(Mn)/% | w(Si)/% | w(P)/% | w(S)/% | w(Ti)/% | 碳当量 /% |
| 0.21~0.25 | 1.45±0.10 | 0.37±0.07 | ≤0.045 | ≤0.045 | 0.005~0.008 | 0.45~0.54 |
2.2 出产实际
在某厂吹氩站加钛合金，对分歧钛合金含量别离进行试验，并统计了分歧炉次的出产数据，如表 3 所示?
表 3 分歧含钛量合金块出产节制情况
| 合金中 w (Ti)/% | 炉机号 | w (终点 C)/% | 出钢量 /t | 钛合金参与量 /㎏ | 脱氧剂参与量 /㎏ | 制品中 w (Ti)/% | 钛吸收率 /% |
| 48.5 | 7255358272 | 0.06 | 73.00 | 50 | 100 | 0.0013 | 39.14 |
| 48.5 | 7256358273 | 0.08 | 71.50 | 50 | 70 | 0.0005 | 14.74 |
| 70.2 | 7258358275 | 0.08 | 71.50 | 70 | 70 | 0.0017 | 22.70 |
| 70.2 | 7259358276 | 0.07 | 74.00 | 80 | 80 | 0.0020 | 26.35 |
由表 3 可看出，吸收率较低且极不不变，低品位钛合金颠簸领域为 14.74%~39.14%, 高品位钛合金颠簸领域为 22.70%~26.35%, 未达到预期成效?
别的，由于钢包渣中 w (TiO?) 较通例合金化渣中 w (TiO?) 显著升高，如 725835 炉次钢包渣中 w (TiO?) 为 1.30%, 可能会加剧钢包渣线部位侵蚀?
吹氩站选取喂入含钛合金包芯线 (选取还原性强于钛元素的合金混合配制，芯粉为 380g/m?w (Ti) 为 23.30%) 方式，并充分思考喂线穿透能力等，改善钛合金吸收成效?铸坯中钛元素得到不变节制，轧钢工序实现了轧制 (如 HRB400EФ12mm?Ф25mm 等), 资料机能切合检验要求?统计了分歧炉次的出产数据，如表 4 所示?
表 4 喂线工艺钛合金化炼钢出产数据统计
| 炉机号 | 装入量 /t | w (终点 C)/% | 终点温度 /℃ | 氩后温度 /℃ | 喂线量 /m | 折算钛 /kg | 钢水 w [Ti]/% | 钛吸收率 /% | 钢坯 w (Ti)/% |
| 8C21387C53 | 75.26 | 0.07 | 1656 | 1584 | 130 | 11.46 | 0.0090 | 53.78 | 0.0067 |
| 8C22387C54 | 79.08 | 0.07 | 1644 | 1578 | 150 | 13.22 | 0.0091 | 49.53 | 0.0070 |
| 8C23387C55 | 79.95 | 0.06 | 1674 | 1580 | 150 | 13.22 | 0.0093 | 51.18 | 0.0060 |
通过使用硅钙钡脱氧和精辟站喂线工艺，钛微合金化钛元素吸收率不变节制在 50% 左右，在连铸全；；そ街疤嵯，浇铸过程中的 w (Ti) 均匀损失约 0.0025%, 保障了钢中 w (Ti) 不变在 0.007% 左右，可能满足炼钢预期节制指标，具备批量化出产前提?
抽取部门代表性钢筋 (Φ25mm 规格) 进行检验，资料机能切合要求，如表 5 所示?
表 5 喂线工艺钛合金化炼钢检验数据统计
| 样品编号 | 钢水中 w [Ti]/% | 钢材中 w (Ti)/% | 抗拉强度 / MPa | 屈服强度 / MPa |
| 抽样 1 | 0.0098 | 0.0047 | 670.66 | 480.77 |
| 抽样 2 | 0.0088 | 0.0056 | 621.66 | 458.88 |
| 抽样 3 | 0.0084 | 0.0060 | 609.94 | 442.50 |
| 抽样 4 | 0.0068 | 0.0051 | 610.04 | 443.90 |

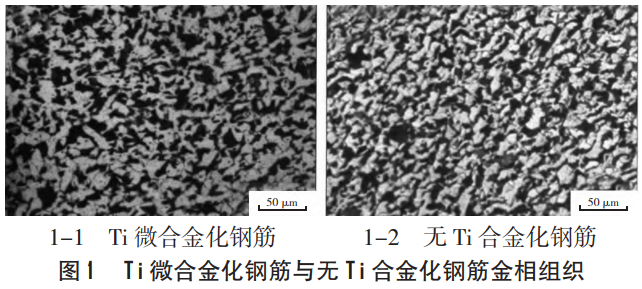

检测钛微合金化出产的热轧带肋钢筋，其铁素体晶粒度均达到了 10 级，以珠光体和铁素体为主，未见异常组织，如图 1 所示?
3、、结论
Ti 微合金化钢筋切合国标要求，可能代替价值较贵的钒元素合金?但由于钛元素还原性极为活跃，对炼钢出产工艺节制要求较高，通过科学优化脱氧工艺，能够不变节制钢中钛含量?
在连铸过程中，钛元素极易被氧化，造成钢中钛流失?并且，钛的氧化物达到肯定数量级时，会产生水口 “絮流”?
凭据钛与钒在钢中作用机理的差距性，钛微合金化钢筋必要优化轧制温度，方能较好地改善钢材的机能成效?
参考文件
[1] 张彦辉，战东平，杨永坤，等. Ti 微合金化技术在热轧带肋钢筋中的利用 [J]. 资料与冶金学报，2020 (1):51-56.
[2] 傅杰，朱剑，迪林，等。。。微合金钢中 TiN 的析出法规钻研 [J]. 金属学报，2020 (8):801-804.
（注，原文标题：钛合金吸收不变性钻研与索求）
有关链接
