钛及钛合金拥有众多优异个性,例如比强度高、耐侵蚀性强、耐低温性、无磁性等,在海洋工程、航天工程、化学工程、生物工程等众多领域都得到宽泛的利用[１－３]。TA1纯钛拥有优异的成形机能,但其晶体结构为密排六方,导致其变形机制较其他立方结构资料复杂,当塑性变形过程中的滑移未能开动时,则必要孪生进行协调变形[４－５]。孪生在变形过程中会影响晶体取向,并且孪晶界通过切割晶粒的方式产生细晶强化作用,以此对其力学机能作出影响[６]。

目前,国内外学者对TA1纯钛力学行为作出了较多的钻研,苏娟华等人[７]钻研了工业纯钛高温拉伸机能及断口描摹,了局批注:工业纯钛的强度随着拉伸温度升高而降低,塑性出现与之相反趋向。梁远长等人[８]钻研了工业纯钛TA２拉伸及低周委顿机能的各向异性,钻研发现:纯钛的屈服强度与屈强比随着取样角度(与RD方向的夹角)增长而增大。朱岩等人[９]钻研了变形温度对TA1工业纯钛板拉压不合称性的影响,钻研批注:增长变形温度会削减孪晶数量,变形温度会影响纯钛的拉压不合称性,同时还对纯钛中孪生景象有肯定影响。

目前,对纯钛的拉伸机能钻研均为扭转外界成分(如拉伸速度、拉伸温度)为主,以及对拉伸了局进行分析,而对整个拉伸过程中的组织与机能钻研较少,故本文拔取TA1纯钛钛板,在室温前提下,将拉伸过程进行分化钻研,进一步钻研其拉伸过程中组织与机能的变动,为该合金的出产利用作出肯定参考。

1、试验设备与步骤

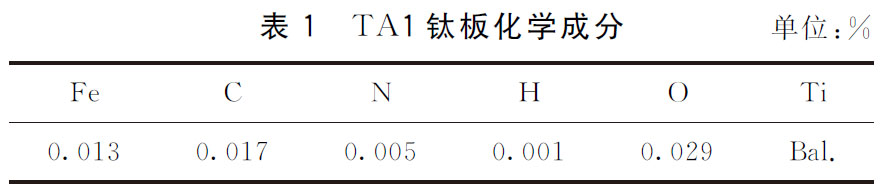

本试验资料为经轧制退火后的TA1纯钛钛板,退火制度为700℃×1h/AC,资料由新疆湘润新资料科技有限公司提供,TA1纯钛钛板具体化学成分如表１所示。试验用拉伸试样拔取板材RD方向(板材轧制方向),试验拉伸速度别离为0.3mm/min。使用光学显微镜(型号为OLYMPUS)观察显微组织并拍照,EBSD检测和拉伸断口微观描摹使用蔡司SUPRA５５场发射扫描电镜,XRD物相分析使用EmpyreanXＧ射线衍射仪,使用INSTRONＧ5580全能试验机进行拉伸机能测试,使用Hanemann维氏硬度计对试样进行硬度测定。

2、试验了局与会商

2.1原始组织

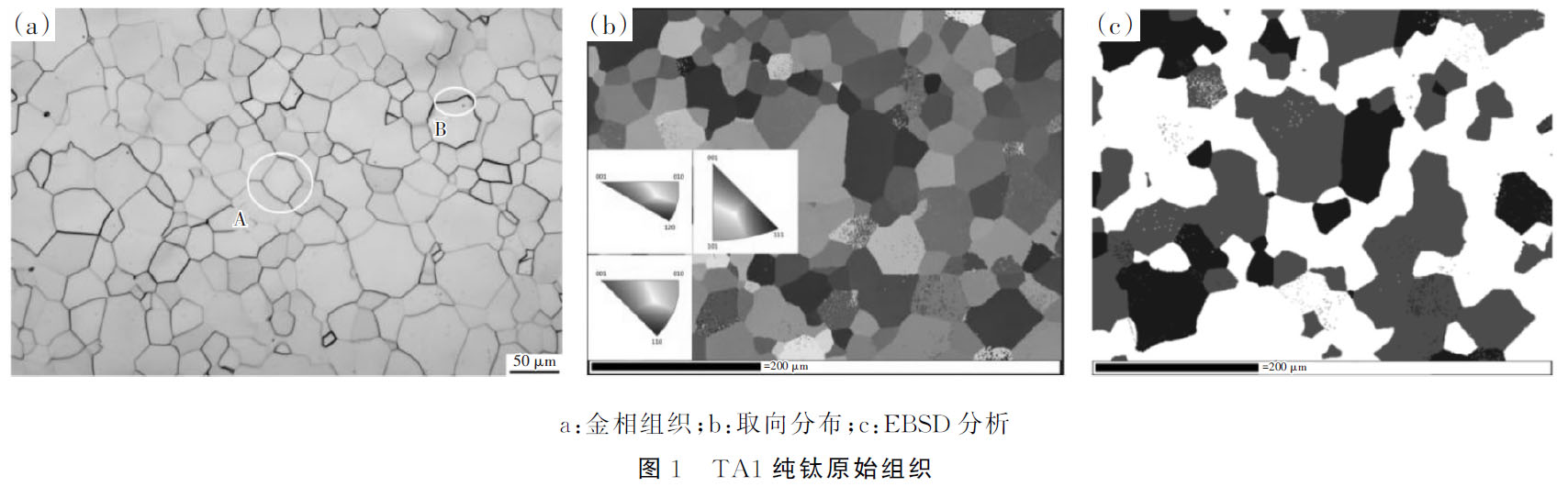

图１为经轧制退火后TA1纯钛原始组织,由图１可得,该金相组织由等轴α相(地位A)以及少量晶间β相(地位B)组成,原始组织已形成较齐全再结晶晶粒且组织齐全,并有少量混晶出现,其取向为随机散布取向。进一步对其关键取向进行分析,＜0001＞//ND取向占比为33.7％,＜10－12＞//ND取向占比为21.3％。由EBSD相甄别了局可知,钛板重要由密排六方结构的α钛(占比99.2％)和体心立方结构的β钛(占比0.8％)组成。β钛重要散布在晶粒内部,高温β钛与低温α钛存在相互转变的Burger关系(六方取向与立方取向的平行关系)[１０]。

钛板进行轧制时,组织中的滑移系分两种[11]:一种为a系滑移＜11－20＞,此滑移面是{10－10}和{0001};别的一种为a＋c滑移,其滑移方向为＜11－23＞,滑移面是{11－22}和{10－11}。当密排六方晶系进行变形时,此时无论a滑移或a＋c滑移,滑移通常在基平面上产生,且皆难以达到六方晶系变形所需的前提,导致该晶系在变形时有孪朝气制存在,此外,钛板在轧制时,在张力作用下,晶；贫蟮娜∠蛭猍11－20],而孪晶会让取向左袒[0001],故钛板形成的变形织构是经过(0001)的滑移以及(10－12)的孪晶所形成。

2.2组织分析

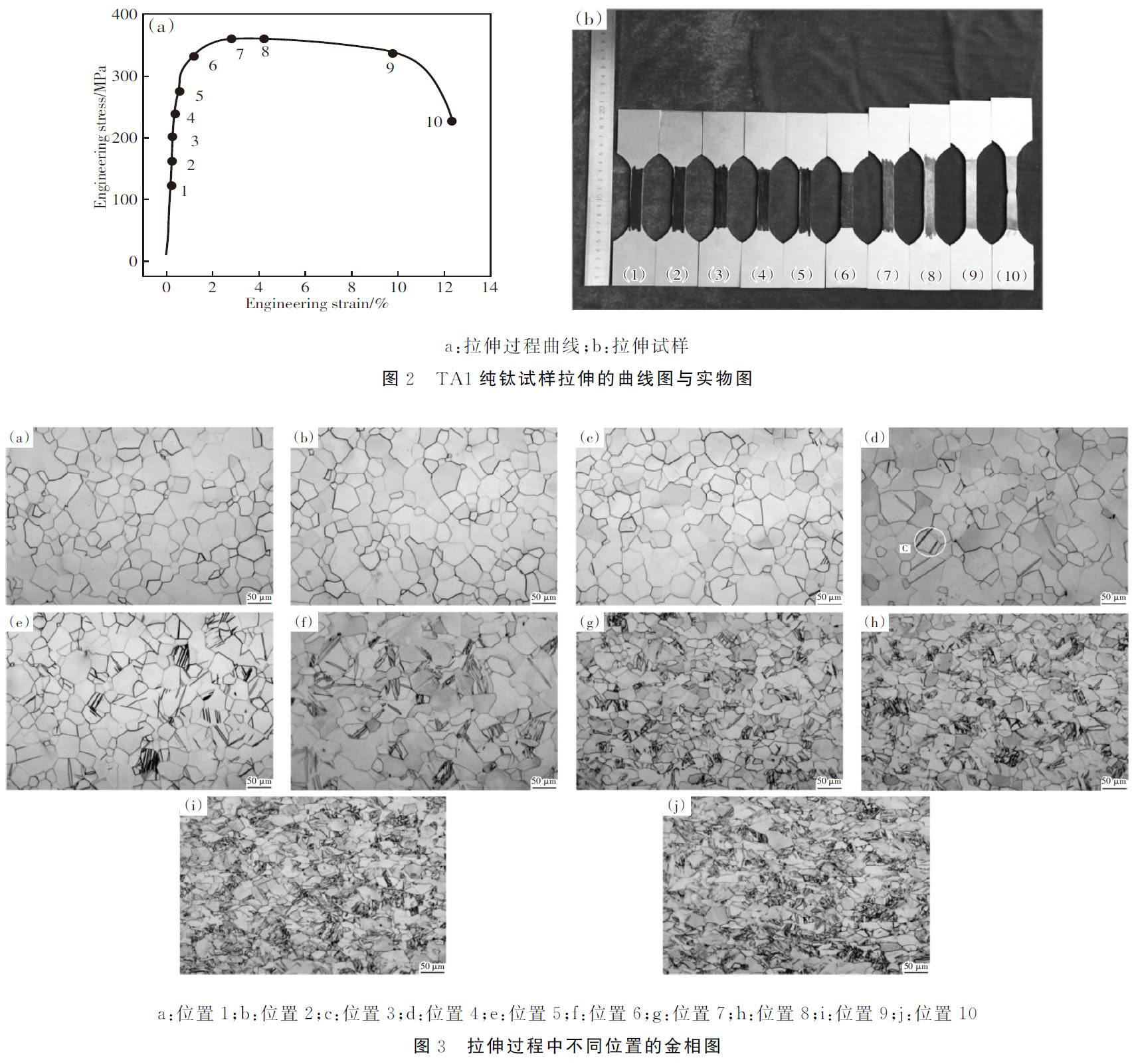

图２a为TA1纯钛试样拉伸过程曲线图,现将整个拉伸过程进行分化为１０点,每次试样从肇始地位进行拉伸,到设定地位终场拉伸,取下拉伸试样(拉伸试样如图２b所示)。由图２b可知,拉伸试样的长度在地位１到地位６并无显著变动,从地位７起头出现显著耽搁,结合图２a分析可得,地位７为拉伸过程中强化实现颈缩起头地位。

图３为拉伸过程中分歧地位的金相图,由图３可知,拉伸试样位于前３个地位时,金相组织并无显著变动,以等轴α相和少量晶间β相组成,由地位４起头,金相组织中出现少量孪晶(地位c),随着拉伸的进行,金相组织中孪晶数量不休增长,同时组织中等轴α相的晶粒尺寸减小。这是由于随着拉伸的进行,板材塑性变形量不休增长,组织中的晶粒产生碎化,等轴晶粒因外力作用而变形并被粉碎,晶粒沿拉伸方向被拉长,同时组织中应变量也增长。随着拉伸形变持续增长,组织中起头有孪晶出现,首先是变形组织中部门产生孪生,随着变形水平增大,孪晶数量不休增多且密度同时增大。孪晶是当母体晶粒受到垂直于c轴的压缩或者平行于c轴的拉伸作使劲时,会沿着(10－12)晶面产生切变,即晶；崛芻轴的＜10－10＞方向进行85°旋转所形成的新取向晶！！

组织中孪晶数量除对板材力学机能有影响外,对组织中晶粒的巨细也起到肯定影响,其重要阐发为细化晶！！５弊橹新暇看锏娇隙ㄊ岛,最起头出现的初始孪晶晶内会天生二次孪晶,甚至三次孪晶。随着组织中孪晶数量不休增多,孪晶与晶界、孪晶与孪晶之间的产生的交割作用也不休进行,导致孪晶尺寸减小,对原始晶粒起到细化作用。

2.3力学分析

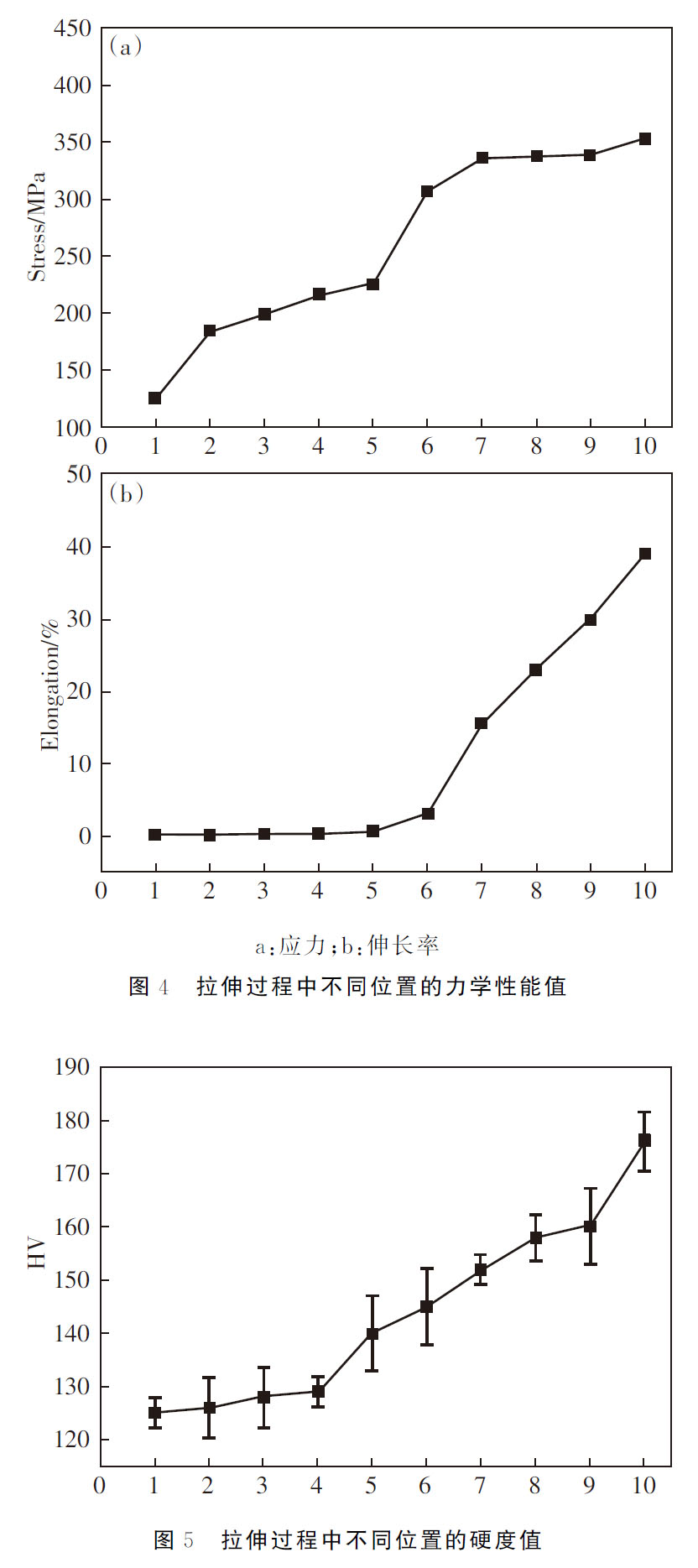

图４为拉伸过程中分歧地位的力学机能值,由图４可知,随着拉伸的进行,应力值逐步升高,从地位5起头,其应力值升高显著,到地位７后,应力值趋于不变,最大值为361MPa。拉伸试样的伸长率前期变动不显著,在地位７起头数值大幅度增长,与宏观拉伸试样(图２b)中景象一致,其最大值为39％。

结合图３,拉伸试样在拉伸过程中组织最显著的变动是孪晶的出现,在拉伸前期,组织中并无孪晶产生,此时组织中晶粒的变形和取向对板材的力学机能影响较大,在进行拉伸时,随着变形量的不休增大,由于组织中产生的滑移有限,晶体所产活泼弹变形抗力较大,强化作用加强,同时,板材在塑性变形时,组织中的晶粒产生不均匀旋转形变,晶粒形成的位错会在晶界处有位错塞积产生,形成钉扎景象,从而加强强度[12]。

随着拉伸进行,组织中有孪晶出现,孪晶的形成通：：突剖晴敲苡泄氐,是滑移深刻进行而形成的,因而钛板材的变形水平会制约孪晶对流动应力的作用。当滑移在晶界处形成位错塞积阻时,由于纯钛的晶体结构为密排六方,当孪生形成的临界分切应力低于滑移形成的临界分切应力,此时的晶；嵊星斜渎暇纬刹⒂行挛淮硐咛焐闯中够瓶,持续和孪晶界贮存位错塞积[13],当拉伸持续进行,组织中的位错塞积、孪晶以及滑移开动会不休形成,组织中孪晶数量增长,形成孪晶界强化[14]。与此同时,拉伸会增长组织中晶粒旋转、旋转以及变形水平,形成的孪晶会使能量降低,在拉伸的过程中,孪晶内部形成的位错对集中应力所导致的软化作用会有缓解成效[15]。晶粒中产生孪晶数量的增长会确保塑性变形的进行,而组织中单个孪晶起到作用有也所扭转,由滑移线的增多到滑移的进行,最后到位错塞积的贮存,这也是软化成效转变为硬化成效的过渡。

图５为拉伸过程种分歧地位的维氏硬度值,由图５可得,随着拉伸试样变形量增大,试样硬度值出现出逐步增大趋向,硬度最大值为１７６HV。这是由于前期拉伸试样的变形量较小,内部流动应力变动很小,未进入加工硬化阶段,随着塑性变形的增长,起头形成加工硬化成效,使得硬度值起头上升,随着形变持续增大,位错密度不休增长,加工硬化成效增大,组织中的晶格畸变增大,产生更多的晶格畸变能。同时组织内会形成肯定数量的孪晶界面,其强化的方式与晶界相类似,对位错活动起到故障作用,在拉伸不休进行过程中,越来越多的位错塞积到孪晶界面上,孪晶界面形成的应力集中不休增大。孪晶起到的强化作用和细晶强化的道理相近,皆是通过增长的晶界数量对位错滑移起到故障作用,组织中晶粒越藐小,则晶粒数量越多,增大晶界总面积以及位错阻碍,当进行变形时,变形量会分散到众多的小晶粒中,变形要协调更多位向分歧的晶粒,从而增长强度。

3、结论

(１)原始金相组织由等轴α相以及少量晶间β相组成,并有少量混晶,晶粒取向为随机散布,其中＜0001＞//ND取向占比为33.7％,＜10－12＞//ND取向占比为21.3％。

(２)拉伸过程中前期金相组织并无显著变动,以等轴α相和少量晶间β相组成,随着拉伸的进行,金相组织中孪晶数量不休增长,同时组织中等轴α相的晶粒尺寸减小。

(３)随着拉伸的进行,应力值逐步升高,最后应力值趋于不变,最大值为361MPa。拉伸试样的伸长率前期变动不显著,随后大幅度增长,直到试样断裂。

(４)随着拉伸试样变形量增大,试样硬度值出现出逐步增大趋向,硬度最大值为176HV。

参考文件:

[1]　沈楚,冯庆,王思琦,等．退火温度对旋压工业纯钛TA1组织演变与力学机能的影响[J]．资料导报,2021,35(S2):452－455．

[2]　张家铭,余伟,史佳新,等．工业纯钛TA1薄带制备工艺对织构与机能的影响[J]．罕见金属,2021,45(8):905－913．

[3]　冉兴,王哲,李海宾,等．固溶温度对Ti6Al4VELI钛合金显微组织及机能的影响[J]．钢铁钒钛,2021,42(6):66－71．

[4]　CHENFK,CHIUKH．Stampingformabilityofpuretitaniumsheets[J]．JournalofMaterialsProcessingTech,2005,170(1－2):181－186．

[5]　CHUNXU,ZHUWF．Transformationmechanismandmechanicalpropertiesofcommerciallypuretitanium[J]．TransactionsofNonferrousMetalsSocietyofChina,2010,20(11):2162－2167．

[6]　STANFORDN,CARLSONU,BARNETTMR．DeＧformationTwinningandtheHall–PetchRelationinCommercialPurityTi[J]．Metallurgical&MaterialsTransactionsA,2008,39(4):934－944．

[7]　苏娟华,周铁柱,任凤章,等．工业纯钛高温拉伸机能及断口描摹[J]．中国有色金属学报,2015,25(6):1471－1479．

[8]　梁远长,常乐,周昌玉．工业纯钛TA2拉伸及低周委顿机能的各向异性[J]．钢铁钒钛,2022,43(2):41－47．

[9]　朱岩,郝永刚,林鹏,等．变形温度对TA1工业纯钛板拉压不合称性的影响[J]．塑性工程学报,2020,27(3):102－108．

[10]贾志强,曾卫东,王凯旋．TC17钛合金热变形过程中片状组织球化演变及Burgers关系的粉碎[J]．罕见金属资料与工程,2017,46(10):2895－2899．

[11]秦洪．多晶纯钛室温下分歧应变速度塑性变形的孪生形变机制钻研[D]．重庆:重庆大学,2014．

[12]HUANGY,GAOH,NIXWD,etal．MechanismＧBasedStrainGradientPlasticity–II．Analysis[J]．JournaloftheMechanicsandPhysicsofSolids,2000,48:99－128．

[13]ZHUSQ,RINGERSP．OntheRoleofTwinningandStackingFaultsontheCrystalPlasticityandGrainReＧfinementinMagnesiumAlloys[J]．ActaMaterialia,2017,144:367－375．

[14]HUANGZW,YONGPL,ZHOUH,etal．GrainsizeEffectonDeformationMechanismsandMechanicalPropertiesofTitanium[J]．MaterialsScienceandEngiＧneering:A,2019:138721－138731．

[15]WANGS,SCHUMANC,BAOL,etal．VariantSeＧlectionCriterionforTwinVariantsinTitaniumAlloysDeformedbyRolling[J]．ActaMaterialia,2012,60(9):3912－3919．
