目前，，，我国已发展成世界钛工业大国，，，钛产能与产量均位居世界首位，，，然而国内钛材的整体技术含量较低
、、、产品附加值低
、、、产能严重过剩，，，钛工业面对"大而不强"的处境，，，加大钛材深加工及开发高附加值产品是行业脱节困境的关键。。。高纯钛作为电子信息领域重要的职能薄膜资料，，，近年来随着我国集成电路
、、、平面显示
、、、太阳能等产业的急剧发展需要量急剧上升 。。。磁控溅射技术（PVD）技术是制备薄膜资料的关键技术之一，，，高纯钛溅射靶材是磁控溅射工艺中的关键耗材，，，拥有辽阔的市场利用远景。。。钛靶材作为高附加值的镀膜资料，，，在化学纯度
、、、组织机能等方面拥有严格的要求，，，技术含量高
、、、加工难度大，，，我国靶材制作企业在高端靶材制作领域起步相对较晚，，，在 基础原资料纯度方面相对落后，，，靶材制备技术如组织节制
、、、工艺成型等主题工艺技术方面与国外也存在肯定的差距。。。针对下游高端利用，，，开发高机能钛溅射靶材，，，是实现电子信息制作业关键资料的自主研制和推动钛工业向高端转型升级的重要行动。。。

1
、、、钛靶材的利用及机能要求

磁控溅射钛靶材重要利用于电子及信息产业，，，如集成电路

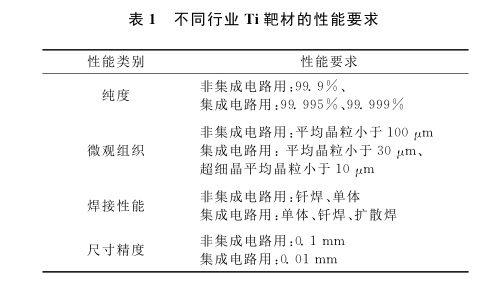

、、、平面显示屏和家装汽车行业装璜镀膜领域，，，如玻璃装璜镀膜和轮毂装璜镀膜等。。。分歧业业钛靶材要求也有很大差距，，，重要蕴含：：纯度
、、、微观组织
、、、焊接机能
、、、尺寸精度几个方面，，，如表１所示。。。

1.1　集成电路用钛靶材

集成电路钛靶材纯度重要大于99.995％以上，，，目前重要依赖进口。。。2013年，，，我国集成电路产业实现销售收入2508亿元，，，进口额高达2313亿美元，，，初次成为我国第一猛进口商品。。。2014年，，，集成电路产业销售收入为2672亿元，，，进口额仍达到2176亿美元。。。集成电路用靶材在全球靶材市场中 占较大份额。。。钛靶材原资料方面：：高纯钛出产重要集中在美国
、、、日本等国度，，，如美国Honeywell，，，日本东邦
、、、日本大阪钛业；；国内起步较晚，，，2010年后北京有色金属钻研院
、、、遵义钛业
、、、孝感创润等陆续推出国产的高纯钛产品，，，但是产品不变性还待提高。。。

钛靶材的结构发展方面：：早期芯片代工厂利润空间大，，，重要使用100～150mm磁控溅射机台，，，并且功率小，，，溅射薄膜较厚，，，芯片的尺寸较大，，，单体靶材的机能可能满足其机遇台的使用要求，，，其时集成电路用钛靶材重要100～150mm单体和组合型靶材，，，如典型3180型，，，3290型靶材等。。。第二阶段，，，依照摩尔定律发展，，，芯片线宽变窄，，，芯片代工厂重要使用150～200mm溅射机台，，，为提高利润空间，，，机台的溅射功率提高，，，这就要求靶材尺寸加大，，，同时维持高导热
、、、廉价值和肯定的强度，，，本时期钛靶材以铝合金背板扩散焊接和铜合金背板钎焊焊接两种结构为主，，，如典型ＴN

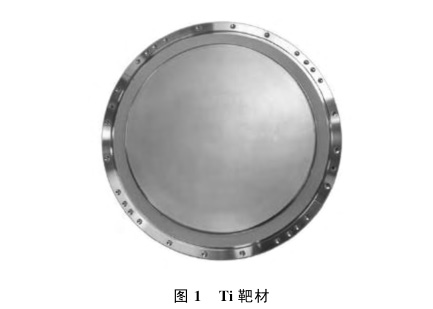

、、、TTN型，，，Endura5500型等靶材。。。第三阶段，，，随集成电路发展，，，芯片线宽进一步变窄，，，此时芯片代工厂重要使用200～300mm溅射机台，，，为进一步提高利润空间，，，机台的溅射功率提高，，，这就要求靶材尺寸加大，，，同时维持高导热和足够的强度 。。。本时期钛靶材以铜合金背板扩散焊接为主，，，如主流SIP型靶材如图1所示。。。

Ti靶材加工制作方面：：早期国内外市场根基被美国
、、、日本等大的靶材制作商垄断，，，2000年后国内的制作业逐步进入靶材市场，，，起头进口高纯钛原资料加工低端的靶材，，，最近几年国内钛靶材制作企业发展较快，，，市场份额逐步扩大到台湾
、、、欧美等市场，，，如有研亿金和江峰电子两企业专一靶材制作多年。。。国内的靶材制作企业也正在和国内的磁控溅射机台制作商结合开发靶材，，，推动国内集成电路磁控溅射产业的发展。。。

1.2　平面显示器用钛靶材

平面显示器蕴含：：液晶显示器（LCD）
、、、等离子体显示器（PDP）
、、、场致发鲜明示器（E－L）
、、、场发射显示器（FED）。。。目前，，，在平面显示器市场中以液晶显示器LCD市场最大，，，份额高达90％以上。。。LCD被以为是目前最有利用远景的平板显示器件，，，它的出现大大扩大了显示器的利用领域，，，从笔记本电脑显示器
、、、台式电脑监督器
、、、高清澈液晶电视以及移动通讯，，，各类新型LCD产品正在冲击着人们的生涯习惯，，，并推动着世界信息产业的飞速发展。。。TFT－LCD技术是微电子技术与液晶显示器技术奇妙结合的一种技术，，，目前已经成为平面显示主流技术，，，其中又分Ａl－Mo
、、、Ａl－钛
、、、Ｃｕ－Mo等工艺。。。平面显示器的薄膜多选取溅射成形。。。A1
、、、Cu
、、、钛

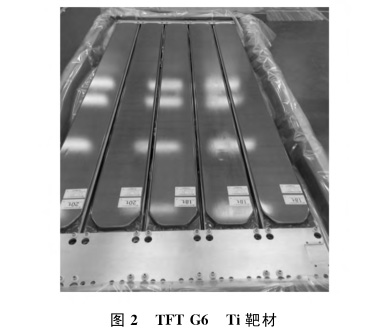

、、、Mo等靶材是目前平面显示器重要金属靶材，，，平面显示器用钛靶材纯度大于99.9％，，，此原资料可能国产。。。TFT－LCD6代线用平面钛靶材尺寸比力大，，，结构选取铜合金水冷背板靶材，，，如图2所示，，，利用有中电熊猫等。。。目前中国自主建设的全球最高世代线－岳阳10.5代线重要生 产大尺寸超高清液晶显示屏，，，设计产能为每月9万片玻璃基板，，，玻璃基板尺寸为3370×2940mm，，，总投资400亿元，，，预计2018年二季度投产，，，选取溅射机台及相应的技术和靶材还不确定。。。

2
、、、磁控溅射钛靶材制备技术

磁控溅射钛靶材的原资料制备技术步骤按出产工艺可分为电子束熔炼坯（简称EB坯）和真空自耗电弧炉熔炼坯（简称（VAR）坯）两大类，，，在靶材制备过程中，，，除严格节制资料纯度
、、、致密度
、、、晶粒度以及结晶取向之外，，，对热处置工艺前提
、、、后续成型加工过程亦需加以严格节制，，，以保障靶材的质量。。。

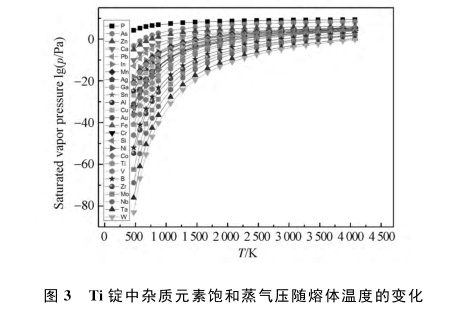

对于高纯钛的原资料通常先选取熔融电解的步骤去除钛基体中高熔点的杂质元素，，，再选取真空电子束熔炼进一步提纯。。。真空电子束熔炼就是选取高能量电子束流轰击金属理论后，，，随后温度逐步升高直至金属溶解，，，蒸气压大的元素将优先挥发，，，蒸气压小的元素存留于熔体中，，，杂质元素与基体的蒸气压相差越大，，，提纯的成效越好。。。而溶解后的真空精辟，，，其利益在于不引入其他杂质的前提下去除钛基体中的杂质元素。。。因而，，，当在高真空环境下（10－4以上）电子束熔炼99.99％电解钛时，，，原猜中饱和蒸气压高于钛元素自身饱和蒸气压的杂质元素（Fe
、、、Ｃo
、、、Ｃｕ）将优先挥发，，，如图3所示，，，使基体中杂质含量削减，，，达到提纯之主张。。。两种步骤结合使用能够得到纯度99.995以上的高纯金属钛。。。对于纯度在99.9％钛原资料多选取0级海绵钛经真空自耗电弧炉熔炼，，，再经过热铸造开坯形成小尺寸的坯料。。。

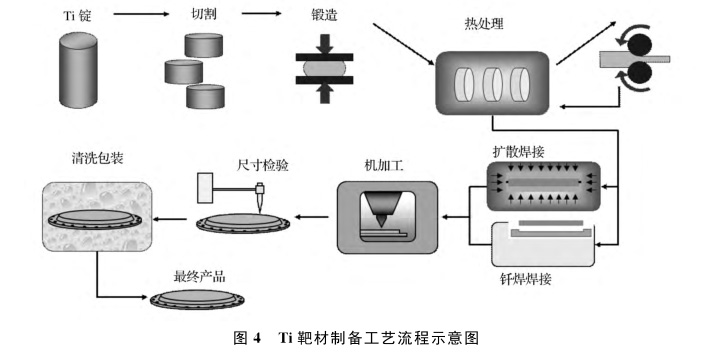

这两种步骤制备的金属钛原资料通过热机械变形节制其整个溅射理论微观组织一致，，，而后经过机加工
、、、绑定
、、、洗濯和包装等工序加工成制备集成电路用磁控溅射钛靶材，，，如图4所示。。。对于300mm机台要求出格高的钛靶材，，，在包装前靶材的溅射面还要预溅射削减靶材装置在溅射机台上烧靶功夫（Burn－ ingtime）。。。集成电路钛靶材制备步骤制备的靶材工艺复杂，，，成本相对较高。。。

3
、、、钛靶材的技术要求

为确保沉积薄膜的质量，，，靶材的质量必须严格节制，，，经大量实际，，，影响钛靶材质量的重要成分蕴含纯度
、、、均匀晶粒尺寸
、、、结晶取向与结构均匀性
、、、几何状态与尺寸等。。。

3.1　纯度

钛靶材的纯度对溅射薄膜的机能影响很大。。。

钛靶材的纯度越高，，，溅射钛薄膜的中的杂质元素粒子越少，，，导致薄膜机能越好，，，蕴含耐蚀性及电学
、、、光学机能越好。。。不外在现实利用中，，，分歧用处钛靶材对纯度要求不一样。。。例如，，，通常装璜镀膜用钛靶材对纯度的要求并不苛求，，，而集成电路
、、、显示器体等领域用钛靶材对纯度的要求高好多。。。靶材作为溅射中的阴极源，，，资猜中的杂质元素和气孔同化是沉积薄膜的重要传染源。。。气孔同化会在铸锭无损探伤的过程中根基去除，，，没有去除的气孔同化在溅射的过程中会产生尖端放电景象（Ａrcinｇ），，，进而影响薄膜的质量；；而杂质元素含量只能在全元素分析测试了局中体现，，，杂质总含量越低，，，钛靶材纯度就越高。。。

早期国内没有高纯钛溅射靶材的尺度，，，都是参照国内外的钛靶材制作公司的要求，，，2013年后颁布尺度《YS/T　893－2013电子薄膜用高纯钛溅射靶材》，，，划定3个纯度钛靶材单个杂质含量及总杂质含量分歧的要求，，，此尺度正在逐步规范繁乱钛靶材市场纯度需要。。。

3.2　均匀晶粒尺寸

通常钛靶材为多晶结构，，，晶粒巨细可由微米到毫米量级，，，藐小尺寸晶粒靶的溅射速度要比粗晶粒靶快，，，在溅射面晶粒尺寸相差较小的靶，，，溅射沉积薄膜的厚度散布也较均匀。。。钻研发现，，，若将钛靶的晶粒尺寸节制在100μm以下，，，且晶粒巨细的变动维持在20％以内，，，其溅射所得薄膜的质量可得到大幅度改善（图5）。。。集成电路用钛靶材均匀晶粒尺寸通常要求在30μm以内，，，超细晶钛靶材均匀晶粒尺寸在10μm以下。。。

3.3　结晶取向

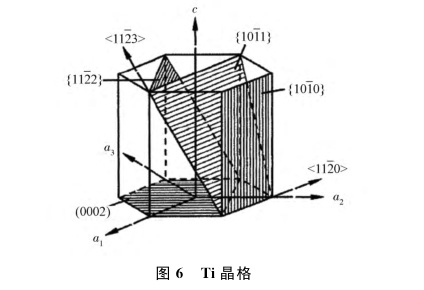

金属钛是密排六方结构，，，由于在溅射时钛靶材原子容易沿着原子六方最缜密分列方向优先溅射出来，，，因而，，，为达到最高溅射速度，，，可通过扭转靶材结晶结构的步骤来增长溅射速度。。。目前大无数集成电路钛靶材溅射面｛1013｝晶面族为60％以上，，，分歧厂家出产的靶材晶粒取向略有分歧，，，钛靶材的结晶方向对溅射膜层的厚度均匀性影响也较大（图 6 ）。。。平面显示和装璜镀膜的薄膜尺寸偏厚，，，所以对 应钛靶材对晶粒取向要求比力低。。。

3.4　结构均匀性

结构均匀性也是调查靶材质量的重要指标之一。。。对于钛靶材不仅要求在靶材的溅射平面，，，并且在溅射面的法向方向成分
、、、晶粒取向和均匀晶粒度均匀性。。。只有这样钛靶材在使用寿命内，，，在统一功夫内可能得到厚度均匀
、、、质量靠得住的
、、、晶粒巨细一致的钛薄膜。。。

3.5　几何状态与尺寸

重要体此刻加工精度和加工质量方面，，，如加工尺寸
、、、理论平坦度
、、、粗糙度等。。。如装置孔角度误差过大，，，无法正确装置；；厚度尺寸偏小会影响靶材的使用寿命；；密封面和密封槽尺寸过于粗糙会导致靶材装置后真空出现问题，，，严重的导致漏水；；靶材溅射面粗糙化处置可使靶材理论布满丰硕的凸起尖端，，，在尖端效应的作用下，，，这些凸起尖端的电势将大大提高，，，从而击穿介质放电，，，但是过大的凸起对于溅射的质量和不变性是不利的。。。

3.6　焊接结合

目前关于钛/A1异种金属扩散焊接钻研的论文较多，，，通常对于高熔点钛与低熔点铝资料的扩散焊接，，，重要是基于单向或者双向加压的真空扩散衔接技术进行钻研或选取热等静压技术实现钛

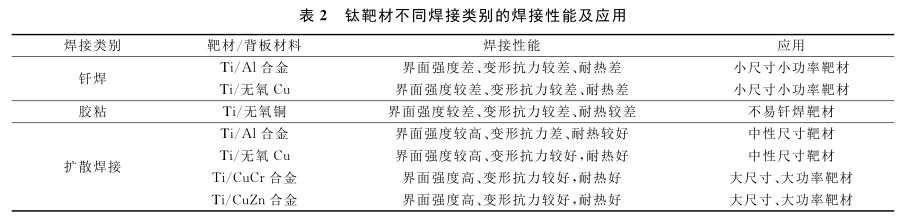

、、、铝金属资料的高压中低温直接扩散衔接。。。钛/Cu及Cu合金焊接国内厂商利用好多，，，但是钻研论文较少。。。钛靶材分歧焊接类此外焊接机能及利用如表2所示。。。

4
、、、钛靶材瞻望

为了更能靠近磁控溅射靶材的使用者，，，以便提供更美满的售后服务，，，全球重要靶材制作商通；；嵩诳突У氐愕厣枇⒎止。。。目前，，，亚洲的一些国度和地域，，，如台湾
、、、韩国和新加坡就成立了越来越多制作薄膜元件等产品的工厂，，，如IC
、、、液晶显示器制作厂，，，对靶材厂商而言，，，这是相当重要的新兴市场。。。

因而，，，全球靶材制作基地正在急剧向亚洲地域荟萃。。。随着国内半导体集成电路
、、、平面显示及装璜镀膜等高技术产业的迅猛发展，，，中国的靶材市场日益扩大，，，已逐步成为世界薄膜靶材的最大需要地域之一，，，这为中国靶材制作业的发展提供了机缘和挑战。。。近几年，，，在集成电路产业基金
、、、国度科技重大专项（01
、、、02
、、、03）及处所基金等国度队的带头下，，，集成电路产业投资可谓大热，，，据统计，，，仅2015—2016两年间，，，国内已经颁发在建或打算开工的晶圆出产线就多达44条，，，其中300mm　18条，，，200mm　20条，，，150mm6条。。。在此巨大市场需要的拉动下，，，靶材产业必将引起了我国有关科研院所和企业的器重和关注，，，纷纷投入人力
、、、物力
、、、财力从事磁控溅靶材的研发和出产。。。钛靶材作为靶材领域的怪异一个分支无论在半导体Ａl工艺或Ｃｕ工艺下都有利用，，，同时在液晶显示器行业和装璜镀膜行业有着宽泛的利用。。。目前钛靶材研发出产的基地重要集中在北京
、、、广东地域
、、、江浙
、、、甘肃等地。。。由于靶材原料纯度
、、、出产设备和工艺研发技术的限度，，，我国钛靶材制作业还处于草创期，，，国内钛靶材出产企业根基属于质量和技术门槛较低
、、、选取传统加工步骤
、、、依附价值取胜的低档次溅射靶材出产者，，，或获利有限的代 工型加工厂。。。出产规模小，，，种类单一，，，技术还不不变，，，迄今为止，，，中国（蕴含中国台湾）仅有几家出产靶材的专业公司，，，如有研亿金
、、、江峰电子等企业，，，出产的钛靶材远远不能满足市场发展的必要，，，大量钛靶材还需从国外进口，，，高纯度金属钛靶材的原资料已经获得突破，，，但是大部门还不得不依赖进口。。。

钛靶材作为一种拥有特殊用处的资料，，，拥有很强的利用主张和明确的利用布景。。。脱离金属钛的冶金提纯技术
、、、EB真空熔炼技术
、、、钛锭无损探伤技术
、、、高纯钛的杂质分析技术
、、、钛靶材的制备技术
、、、溅射机台制备技术
、、、溅射工艺和薄膜机能测试技术单纯地钻研钛靶材自身没有任何意思。。。钛靶材的研发出产及后续的利用改进涉及一个从上游原资料到产业中游设备制作商和靶材制作商共同研发
、、、下游钛靶材镀膜芯片利用的整个产业链。。。钛靶材机能与溅射薄膜机能之间的关系，，，既有利于获得满足利用必要的薄膜机能，，，又有利于更好的使用靶材，，，充分阐扬其作用，，，推进靶材产业发展。。。目前正处在集成电路产业在中国大陆蓬勃发展的阶段，，，机缘和挑战并 存，，，若是不能抓住机缘把靶材制作
、、、薄膜制作和检测设备国产化，，，我国与国际水平的差距必将越来越大，，，不仅不能夺回由外商占据的国内市场，，，更无法参加国际市场的竞争。。。

参考文件：：

［1］LeｙensＣ，，，ＰeterM.钛及钛合金［M］.北京：：化学工业出版社，，，2003.

［2］周廉.美国
、、、日本和中国钛工业发展评述［J］.罕见金属资料与工程，，，2003，，，32（8）：：577.

［3］张义文.增材制作用钛合金粉末和高温合金粉末的出产［J］.粉末冶金工业，，，2016，，，26（1）：：76.

［4］刘超，，，孔祥吉，，，况春江.生物医用纯钛的粉末注射成形钻研［J］.粉末冶金工业，，，2016，，，26（4）：：31.

［5］雷继锋.集成电路制作用溅射靶材绑定技术有关问题钻研［J］.金属职能资料，，，2013，，，20（1）：：48.

［6］周连在译，，，王桂生校.钛资料及其利用［M］.北京：：冶金工业出版社，，，2008.

［7］邹建新.国内外钛及钛合金资料技术近况
、、、瞻望与建议［J］.宇航资料工艺，，，2004，，，（1）：：23.

［8］贾国斌，，，冯寅楠，，，贾英.磁控溅射用难熔金属靶材制作
、、、利用与发展［J］.金属职能资料，，，2016，，，23（6）：：48.

［9］张金林，，，贺春林，，，王建明，，，等.基体温度对磁控溅射TiN薄膜电化学机能的影响［J］.金属职能资料，，，2012，，，19（3）：：15.

［10］王来森，，，刘小龙，，，张魁，，，彭栋梁.［ＣrＡlＳiN／Si3N4］n多层膜的机能和抗氧化行为的钻研［J］.金属职能资料，，，2016，，，23（4）：：17.

［11］张贤楠，，，刘思润，，，谢娟，，，等.单晶Fe3O4超薄膜的制备与磁性钻研［J］.金属职能资料，，，2016，，，23（2）：：26.

［12］庞贝，，，杨进平.何金江：：资料创新为集成电路奠定超过基石［J］.科技创新与品牌，，，2015（9）：：48.

［13］何金江，，，贺昕，，，熊晓东，，，等.集成电路用高纯金属资料及高机能溅射靶材制备钻研进展［J］.新资料产业，，，2015（9）：：47.

［14］MaｋhtariA，，，La　Via　F，，，Raineri　V，，，et　al.Ｓtrｕctｕral　characteri－ sation　of　titaniｕm　silicon　carｂide　reaction［J］.Microelectronic Enｇineerinｇ，，，2001，，，55（1）：：375.

［15］Lapeｚ－Esteｂan。。。，，，Saiｚ　E，，，Fｕｊino。。。，，，et　al.Ｂioactiｖeｇlass　coatinｇs

for　orthopedic　metallic　implants［J］.Joｕrnal　of　the　EｕropeanＣeramic。。。觨cietｙ，，，2003，，，23：：292.

［16］张鹏省，，，毛小南，，，赵永庆，，，等.世界钛及钛合金产业近况及发展趋向［J］.罕见金属快报，，，2007，，，26（10）：：1.

［17］周子学.中国集成电路产业投融资钻研［M］.北京：：电子工业出版社，，，2015.

［18］通过产业投资基金推动我国集成电路产业发展前瞻钻研［J］.电子工业出版社钻研院，，，2015，，，（5）.

［19］王阳元.战术—生计与发展之本：：我国集成电路产业与科技战术钻研选集［M］.北京：：科学出版社，，，2015
