TC4钛合金(Ti-6Al-4V)作为一种典型的α+β双相合金，，凭借其高比强度、、、优异的耐侵蚀性及生物相容性，，被宽泛利用于航空航天、、、医疗器械及海洋工程等领域。然而，，其力学机能高度依赖于加工过程中的组织演变。热变形工艺(如铸造、、、轧制)通过调控动态再结晶水平与α片层厚度，，直接影响资料的强韧性匹配。因而，，明确变形量对TC4合金组织与机能的影响法规，，对优化工艺参数、、、提升零部件服役机能拥有重要意思。现有钻研批注，，TC4合金在热变形过程中，，α相动态再结晶水平与变形量呈正有关，，但过量变形可能导致微裂纹产生，，进而减弱资料韧性。此外，，变形量对α相状态(等轴状或片层状)的调控作用显著影响资料的强韧性。然而，，针对宽领域变形量(40%～80%)下TC4方棒的综合机能钻研仍存在不及，，尤其是强塑性协同优化区间需进一步明确。
1、、、钻研内容与步骤

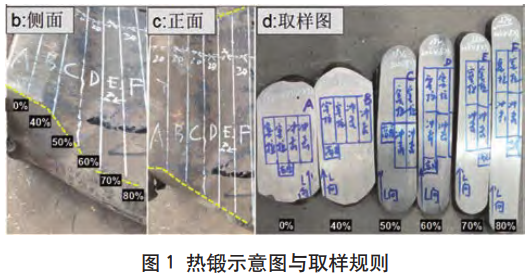

本文以TC4钛合金方棒为钻研对象，，化学成分如表1所示，，方棒经过开坯铸造+单相区镦拔+双相区热锻工艺最终实现40%～80%变形量(图1)，，并设置空缺对照(未变形)，，通过显微镜(OM)表征分歧变形量试样的显微组织，，结合拉伸试验与冲击试验量化塑韧性指标，，系统揭示变形量对组织-机能关联性的影响机制，，并筛选出强韧性匹配最佳的工艺窗口。
表 1 铸锭化学成分（%，，质量分数）
| 地位 | Al | V | Fe | C | N | H | O |
| 头 | 6.6 | 4.3 | 0.20 | 0.009 | 0.007 | 0.0013 | 0.17 |
| 中 | 6.6 | 4.3 | 0.20 | 0.02 | 0.009 | 0.0017 | 0.16 |
| 底 | 6.6 | 4.2 | 0.20 | 0.008 | 0.009 | 0.0015 | 0.17 |
2、、、显微组织演变法规

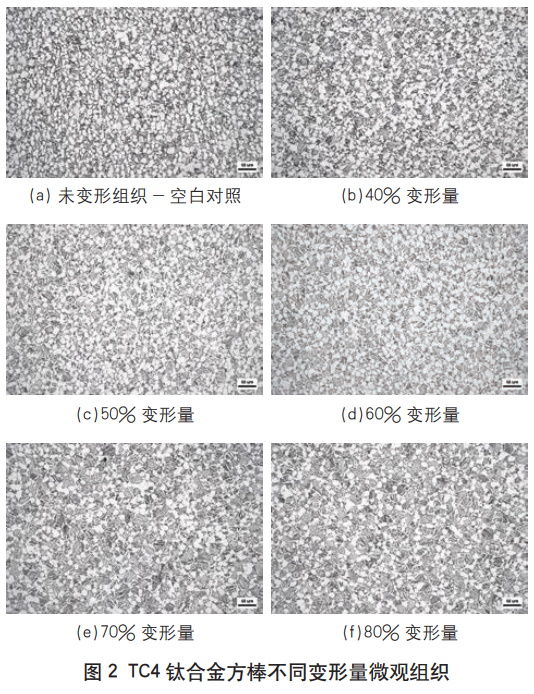

对图2所示分歧变形量下的显微组织演变进行分析，，可得出以下法规：未变状态态下，，资料出现典型等轴组织特点，，初生α相均匀尺寸约为20μm，，α片层出现较大宽厚比，，且β转变组织占比相对较低；；；当变形量提升至40%～60%区间时，，组织逐步演变为由等轴α相和β转变组织组成的双态组织，，其中等轴α相体积分数较原始组织降落15%～20%，，同时β转变组织中的α片层出现显著细化趋向；；；在70%～80%高变形量前提下，，由于热锻加工过程中的温升效应，，促使等轴α相体积分数进一步降低至30%以下，，此时显微组织以β转变组织为主，，其内部α片层经剧烈塑性变形后显著细化，，宽度最小为0.5～1μm，，并且长宽比进一步增大。
3、、、机能分析
1）强度与塑性指标
表2为方棒分歧变形量机能数据，，由表可知：抗拉强度与屈服强度随变形量增长呈先升后降趋向，，50%变形量时，，抗拉强度与屈服强度别离达927.5MPa和860MPa，，强度提升归因于细晶强化与位错强化协同作用；；；而超过50%后，，强度小幅降落；；；断后伸长率与断面收缩率在50%变形量时同步优化(A=18%，，Z=47.5%)，，批注资料兼具高塑性储蓄与均匀变形能力；；；高变形量下，，断面收缩率虽增至50%，，但断后伸长率颠簸显著(17%～15.5%)，，反映部门脆性断裂偏差。
表 2 TC4 方棒分歧变形量机能数据
| 项目 | 未变形 | 40% 变形量 | 50% 变形量 | 60% 变形量 | 70% 变形量 | 80% 变形量 |
| 实测值 | 均值 | 实测值 | 均值 | 实测值 | 均值 | 实测值 | 均值 | 实测值 1 | 均值 | 实测值 1 | 均值 |
| Rm/MPa（抗拉强度） | 945 | 895 | 920 | 905 | 935 | 920 | 925 | 930 | 928 | 925 | 890 | 908 | 930 | 925 | 928 | 930 | 925 | 928 |
| Rp0.2/MPa（屈服强度） | 875 | 820 | 848 | 830 | 860 | 845 | 860 | 860 | 860 | 860 | 815 | 838 | 850 | 850 | 850 | 860 | 855 | 858 |
| A/%（断后伸长率） | 13.5 | 14.5 | 14 | 16 | 16.5 | 16.3 | 18.5 | 17.5 | 18 | 18.5 | 15.5 | 17 | 14.5 | 16.5 | 15.5 | 15.5 | 16.5 | 16 |
| Z/%（断面收缩率） | 42 | 46.5 | 44.3 | 42 | 36.5 | 39.3 | 49.5 | 45.5 | 47.5 | 49.5 | 50.5 | 50 | 43.5 | 48.5 | 46 | 47 | 45 | 46 |
| KU?/J（冲击吸收能量） | 42 | 38 | 40 | 40 | 38 | 39 | 38 | 35 | 36.5 | 36 | 40 | 38 | 40 | 40 | 40 | 36 | 44 | 40 |
2）冲击韧性
冲击吸收能量(KU2)在50%变形量时均值为36.5J，，较资料未变形情况降落8.5%，，但数据离散度最低(尺度差±1.5J)，，批注韧性不变性最佳。80%变形量时，，KU2回升至40J，，数据颠簸加剧(±4J)，，现实服役靠得住性降低。
3）强韧性匹配机制
50%变形量下，，双态组织协同强化效应显著，，其中细化的等轴α晶粒通过Hall-Petch效应提升强度；；；同时，，均匀的双态结构有效克制裂纹扩大蹊径，，实现晶界强化与相界强化的协同作用，，实现强度-塑性-韧性的最优平衡。
综合组织与机能分析，，50%变形量为强韧性匹配最佳区间。
强度指标：Rm与Rp0.2别离达峰值927.5MPa与860MPa，，满足高载荷结构件需要。塑性指标：A与Z均值别离为18%与47.5%，，优于其他变形量。韧性不变性：KU2离散度最低，，抗动态冲击机能靠得住。
对比60%～80%变形量，，只管断面收缩率略高，，但冲击吸收能量颠簸与强度降落批注其合用于静态载荷场景，，而50%变形量更适应复杂工况。
结论
⑴组织优化机制：在50%变形量前提下，，TC4钛合金的动态再结晶过程趋于充分且均匀，，晶粒细化至约15μm，，α相出现高度等轴化散布。双态协同强化效应显著，，其中细化的等轴α晶粒通过HallPetch效应提升强度；；；同时，，均匀的双态结构有效克制裂纹扩大蹊径，，实现晶界强化与相界强化的协同作用，，为资料综合机能优化提供微观基础。
⑵机能峰值区间：试验数据批注，，50%变形量下资料出现最优强塑性匹配，，抗拉强度与屈服强度别离达到927.5MPa和860MPa，，断后伸长率和断面收缩率同步优化至18%与47.5%，，冲击吸收能量不变在36.5J(尺度差±1.5J)。此状态下，，高强度指标与高塑性储蓄的协同作用显著，，既满足高载荷工况的强度需要，，又通过均匀变形能力降低脆性断裂风险，，体现了强度-塑性-韧性三者的最佳平衡。
⑶工艺窗口建议：基于组织不变性与机能靠得住性，，建议现实加工中将变形量节制在40%～60%之间。具体而言，，下限(40%)可预防低变形量(<40%)导致的铸造力不能渗入到资料心部的问题；；；上限(60%)可躲避高变形量(>60%)引发冲击吸收能量离散度增长(±4J)等问题。
该工艺窗口两全出产效能与机能不变性，，合用于航空航天紧固件等对强韧性匹配要求严苛的领域。
（注，，原文标题：TC4钛合金方棒分歧变形量对组织与机能的影响钻研）
有关链接
