钛及钛合金以其优异的耐侵蚀性、高强度和轻质个性，，在航空航天、化工、医疗等领域得到了宽泛利用[1]。。。其中，，TA1纯钛箔材拥有优良的塑性加工机能和焊接机能，，因其薄而均匀的特点，，在电子、新能源等领域拥有辽阔的利用远景[2]。。。然而，，在钛箔材的冷轧过程中，，由于资料自身的个性和工艺参数的复杂性，，往往容易出现板型和尺寸精度问题，，严重影响了产品使用机能要求。。。

拉矫工艺作为一种重要的后续处置伎俩，，通过对钛箔材施加肯定的拉伸和矫直力，，可能有效改善其板型、理论质量和尺寸精度。。。拉矫工艺的根基道理是利用拉伸力和矫直力的作用，，使钛箔材在拉伸过程中产生塑性变形，，从而解除冷轧过程中产生的残存应力和理论不平坦景象。。。因而，，钻研TA1冷轧钛箔材的拉矫工艺，，对于提高钛箔材的产品质量、降低出产成本、推动其宽泛应器拥有重要意思。。。

1、试验资料及拉矫工艺

本次试验所选取的资料为TA1冷轧钛箔材，，规格为0.25m×500m×Lmm。。。在20辊650mm森吉米尔轧机上，，经多道次冷轧加工，，从0.6mm厚度钛箔材精轧到0.25mm，，碱洗脱脂后进行在线退火处置，，在线退火温度750~780℃，，速度12~15m/min。。。

本次选取的拉矫设备为23辊拉矫机，，拉矫张力设定30~50kN，，节制拉伸变形量在0.6%~0.8%，，拉矫过程选取的拉矫速度为50~60m/min。。。

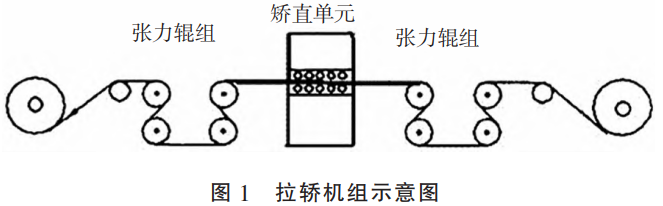

23辊冷拉伸弯曲矫直机如图1所示，，通过23辊拉伸弯曲矫直机能够有效地矫直钛箔材的板型，，经前后2组S辊使钛箔材接受肯定的张力，，同时选取小直径工作辊正反交替弯曲带材，，拉伸应力与弯曲应力叠加，，使带材不等长纵向组织在全厚度上同时塑性延长拉长，，弹性收缩后在全宽度上维持一样长度，，从而减小或根基解除导致板型不良的带材应力，，从而获得较高的平直度。。。

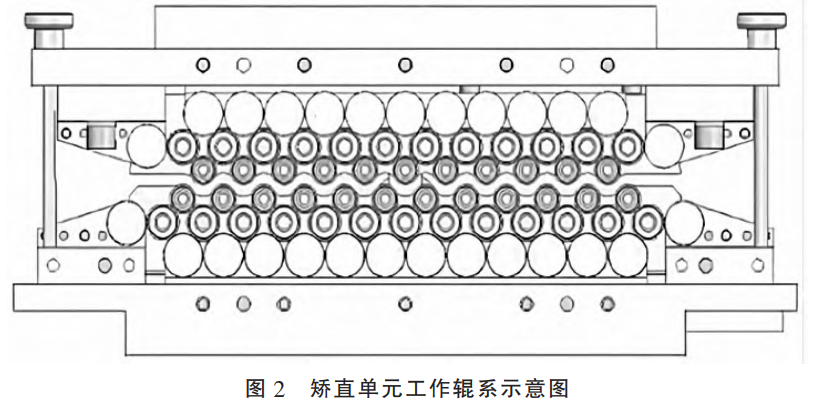

拉轿机高低轿直辊之间的缝隙是能够调节的，，如图2所示。。？？？善揪荼唤妙巡牡牟闹、厚度、板型等分歧选择分歧的辊缝，，可调节轿直张力T、轿直辊齿合量h、延长率等参数达到较高的平直度。。。

2、拉矫对钛箔材板型、理论变动的影响

2.1拉矫前后钛箔材板型的变动

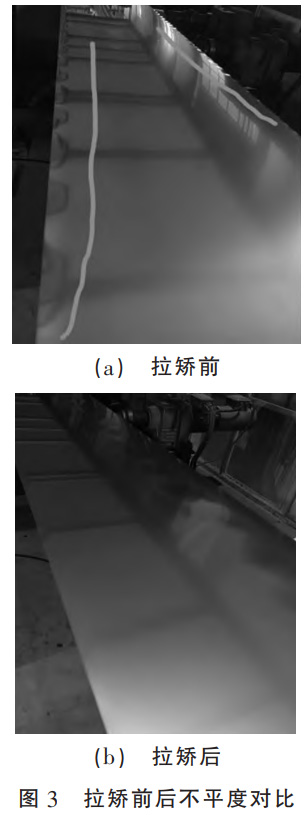

拉矫前后0.25mm钛箔材的板型前后如图3所示，，从图3（a）中能够看出，，钛箔经20辊冷轧，，碱洗脱脂后，，制品在线退火温度750~780℃，，速度12~15m/min后，，钛箔材双方存在显著的单波浪，，波浪高度10~15mm/m。。。从图3（b）中能够看出，，在拉矫设备为23辊拉矫机上进行拉矫，，拉矫张力设定30~50kN，，节制拉伸变形量在0.6%~0.8%，，拉矫过程选取的拉矫速度为60m/min。。。拉矫前0.25mm钛箔两侧存在较大的边浪，，经过拉矫后，，边部呈平直状态，，边浪隐没的板型小于等于2mm/m。。。凭据拉矫道理，，在钛箔拉矫过程中，，通过对钛箔材施加肯定的拉伸和矫直力，，使钛箔材在拉伸过程中产生塑性变形，，从而解除冷轧过程中产生的残存应力和板面不平坦的景象。。。所以，，经23辊拉矫机上拉矫后，，0.25mm厚度的钛箔材，，因轧制过程不均匀变形引起单边浪，，再经过退火后，，轧制变形引起的内部应变力，，得到解除和回复，，资料阐发出的景象，，退火后边浪变得越发显著。。。通过拉矫，，资料二次内部应力达到平衡，，即通过塑性变形的拉伸和矫直，，资料的板面变得平坦，，边浪得到改善。。。

2.2拉矫前后对钛箔材理论粗糙度的影响

TA1厚度0.25mm钛箔材在23辊拉矫机拉矫后，，在100X金相显微镜进行观察，，拉矫前后理论描摹有显著变动。。。图4所示为厚度0.25mm钛箔材拉矫前后理论描摹，，对比分析，，图4（a）中能够看出，，放大100X观察拉矫前钛箔材理论有着显著轧制流线条纹，，而经23辊拉矫后，，相比拉矫前钛材外讲显著变得光洁一些，，经拉矫轧制纹显著减轻，，理论越发平坦，，拉矫能够使钛箔材理论变得更光洁一致（图4（b））。。。钛箔材在拉矫机前后张力辊张力的作用，，资料同时受到了纵向拉矫力和弯曲应力的作用，，使得资料理论产生细小变形，，解除轧制变形过程形成轧制理论“细小山峰”描摹，，进一步得到了削减和解除，，因而，，在100X金相显微镜观察后理论变得越发光洁一致。。。

表1为拉矫前后理论粗糙度丈量了局，，相比于拉矫前横纵向的理论粗糙度有显著降低，，资料通过拉矫机矫直单元有轻微的压下量变形，，矫直辊削减了材理论的“细小山峰”，，理论粗糙度Ra得到显著改善。。。对比钛箔材横向粗糙度实测值发现，，拉矫前和拉矫后，，横向均匀Ra值由0.355μm变为0.311μm，，纵向均匀Ra值由0.229μm变为0.194μm。。。从横纵丈量的了局能够得出，，资料轧制理论横纵粗糙度通过拉矫轻微变形后，，理论粗糙度降低，，理论质量得到了改善。。。

2.3拉矫前后对理论硬度的影响

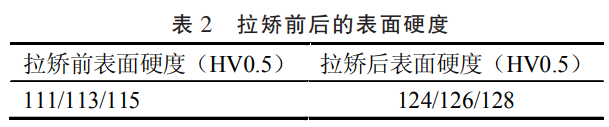

厚度0.25mmTA1拉矫前后的理论硬度值丈量对比分析见表2，，拉矫前资料理论硬度HV0.5值为111、113和115，，了局批注资料通过制品退火，，在线退火温度750~780℃，，速度12~15m/min后，，资料产生复原再结晶，，因轧制变形引起的加工硬化成效齐全解除，，在拉矫前变形呈显著单波浪（波浪高度10~15mm/m），，从图3（a）能够看出。。。钛箔材的拉矫工艺相当于资料的二次冷轧变形加工硬化过程，，通过丈量拉矫后资料理论硬度值HV0.5为124、126和128，，相比拉矫前资料理论的硬度值略有提高，，资料的强度和塑性变动不大（见表2）。。。

3、拉矫对钛箔材组织及力学机能的影响

3.1拉矫对钛箔材显微组织的影响

图5为拉矫前后的厚度0.25mm钛箔材显微组织，，钛箔经20辊冷轧，，碱洗脱脂后，，制品在线退火温度750~780℃，，速度12~15m/min热处置后，，资料产生再结晶复原景象，，晶粒并发成长大。。。在100X金相显微组织观察，，拉矫前资料制品退火均匀晶粒尺寸31.8μm（图5（a）），，在23辊拉矫机上拉矫，，拉矫后厚度0.25mm钛箔材，，在100X金相显微组织观察，，拉矫后资料制品退火均匀晶粒尺寸30.2μm（图5（b））。。。对比分析，，拉矫前后资料均匀晶粒尺寸没有显著的变动，，重要是由于资料拉矫变形量较小。。帽湫伟囱映ぢ什怀0.8%的参数设定，，资料临界拉矫变形后，，资料内部晶粒未达到变形前提，，故在0.8%拉矫变形前提下，，资料内部组织根基未没有产生变动。。。

3.2拉矫对钛箔材拉伸机能的影响

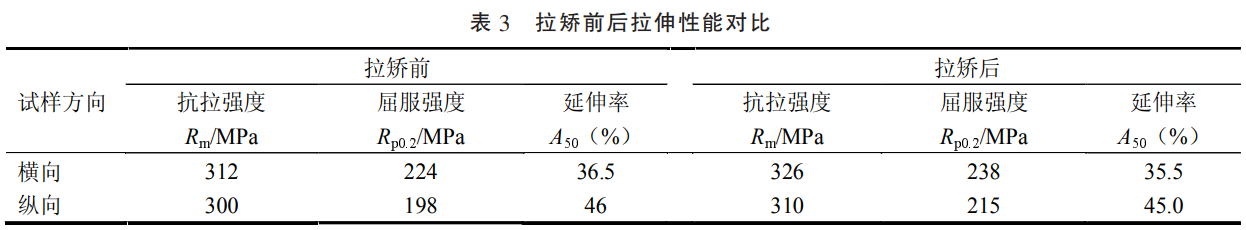

厚度0.25mmTA1拉矫前后的拉伸机能对比分析见表3，，资料通过制品退火，，在线退火温度750~780℃，，速度12~15m/min后，，资料产生复原再结晶，，因轧制变形引起的加工硬化成效齐全解除，，拉矫前资料丈量的横向拉伸强度Rm值为312MPa，，屈服强度Rp0.2值为224MPa，，延长率A50为36.5%，，丈量的纵向拉伸强度Rm值300MPa，，屈服强度Rp0.2值为198MPa，，延长率A50为46%。。。拉矫后资料横向和纵向的抗拉强度丈量了局比力靠近，，抗拉强度Rm领域为300~312MPa。。。纵向屈服强度Rp0.2值比横向的略低，，延长率A50比横向高9.5%。。。了局批注，，在线退火温度750~780℃，，速度12~15m/min，，制品退火资料产生复原再结晶，，资料制品横、纵拉伸机能根基复原轧制变形前状态，，横纵屈服强度差距，，是因钛箔材卷式单向轧制变形，，造成晶粒取向的各向异性（图5（a））。。。在23辊拉矫机上拉矫，，拉矫张力设定30~50kN，，节制拉伸变形量在0.6%~0.8%，，拉矫过程选取的拉矫速度为50~60m/min厚度0.25mm，，钛箔材抗拉强度Rm和屈服强度Rp0.2值略有提高，，延长率根基无变动。。。

4、结论

1）设定合理的拉矫矫直工艺参数，，不仅能够改善制品纯钛箔单边浪板型问题，，同时经过拉矫直轻微变形，，还能够降低理论粗糙度，，使理论质量得到提高。。。

2）制品退火纯钛箔材轻微拉矫前后，，资料内部均匀晶粒尺寸巨细根基不变。。。

3）在线退火的纯钛箔材，，经过轻微的拉矫变形矫直工艺后，，纯钛箔材硬度、强度略有提高，，延长率A50根基变动不大。。。

参考文件：：

[1]李伟，，李争显，，刘林涛，，等．氢燃料电池中钛双极板钻研进展[J].钛工业进展，，2018，，35（6）：：10-15.

[2]温方明，，李渤渤，，陶会发，，等.精密钛箔带材制备及利用[J].资料开发与利用，，2021，，36（2）：：58-61.
