由于工业纯钛拥有较好的综合机能和优异的耐蚀机能，，使它成为很多工业部门不成短缺的结构资料。。若是是在水中，，它能够在短功夫里和氧产生反映，，在其理论形成致密的氧化膜，，使钛产生优良的耐侵蚀性。。钛理论钝化膜拥有很强的自愈再生能力，，即便在机械磨损的情况下也能急剧天生新的氧化膜，，齐全满足钛在通常前提下的耐侵蚀要求。。使得爆炸 ~ 轧制 ~ 钛钢复合板成为电厂烟囱内衬钢筒的首选资料。。

1、、 工业纯钛TA2的机能特点

1.1 物理机能

钛呈银白色，，熔点高，，导热性差，，线膨胀系数小，，电阻率大。。相对于其他金属资料而言，，钛的密度小、、强度高[1-3]。。

钛的密度，，仅为铁的 57.4%，，铜的 50.7%。。钛合金的硬度性质最大的一部门利用在常用工业合金中，，使用率是不锈钢的3.5 倍，，铝合金的 1.3 倍，，镁合金的 1.7 倍。。

1.2 化学机能

钛化学性质活跃，，与氧有很强的亲和力，，室温下干净的理论也会迅速形成不变而坚韧的氧化膜。。钛的化学活性随着温度的提高而加强，，在高温下氧化膜的厚度将增长。。温度高于 648℃时，，抗氧化能力急剧降落。。钛在固态状态下可吸收气体，，加热至 300℃时，，就起头吸收氢。。加热至 400℃时，，能够吸收氧[4]。。在 600℃时可吸收氮。。当钛中气体元素增长后，，其强度也会显著增长，，而塑性急剧降落，，所以氢、、氧、、氮是钛的有害元素。。

2 、、焊接性分析

2.1 化学成分和力学机能

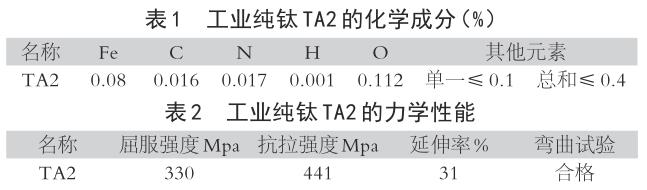

TA2 的化学成分和力学机能数据能够由1066vip威尼斯的材质证明得知，，别离见表 1 和表 2 所示，，TA2 批号为 ：20158-4。。

2.2 钛TA2 的焊接特点

2.2.1 焊接接头晶粒易粗化

TA2 特殊的物理机能决定了在焊接时容易出现焊接接头组织粗化，，从而造成塑性和韧性降低[5,6]。。因而在焊接时对热输入要严格节制，，通常宜选取小电流，，急剧焊。。

2.2.2 焊接接头脆化

TA2 容易受气体等杂质传染而脆化。。然而，，随着温度的升高，，钛吸收氧、、氮和氢的能力显著提高，，加热至 300℃时，，就起头吸收氢。。加热至 400℃时，，能够吸收氧。。在 600℃时 可吸收氮[7]。。氢会导致钛的塑性和韧性降低，，导致氢脆。。温度越高，，钛的氧化膜会变得多孔，，在钛中形成硬化层，，降低钛的塑性。。因而，，在焊接过程中应妥善；；；の露仍 400℃以 上的熔池、、焊缝及热影响区 ( 蕴含背面 )。。

2.2.3 焊接裂纹

氢是冷裂纹形成的重要原因。。在扩散过程中，，氢会从固溶体中析出 TiH。。TiH 析出过程会产生较大的体积变动和较大的内应力[8]。。为了预防冷裂纹的出现，，有必要着重预防氢 的风险。。在设计焊接工艺时，，能够通过节制氢、、氮等杂质元素来削减裂纹。。

2.2.4 气孔

在 TA2 焊接中气孔串是最常见的缺点之一。。重要作用是降低焊接接头的委顿强度[9]。。浚孔隙度能够把接头委顿强度降低至少一半。。钛焊接接头的气孔有三部门 ：冶金反映产生的气孔、、外部空气进入时形成的气孔和油水分化产生的气孔。。①焊接前由于洗濯不到位，，有些焊丝油会附着在钛理论，，这种情况是造成气孔的重要原因。。在焊丝加工过程中产生的残馀光滑剂，，在抛光过程中产生的残馀磨料颗粒的断裂，，以及，，持久运作过程中很容易有残馀水分附着在焊接槽的左近，，久而久之而容易形成气孔。。②氢。。氢重要起源是由于焊丝中氢的含量过高、、沟槽和空气中的水分。。改善措施 ：

焊丝选用含氢量低的，，工作中采取措施有效预防水传染和空气传染。。同时更为重要对气孔的数量有影响的两个成分 ：第一，，分歧的焊接步骤。。通常情况，，氩钨弧焊产生的气孔相对 电子束焊接更少。。第二，，焊接工艺参数。。焊接参数、、固定焊接工艺、、气体纯度、、焊缝冷却速度等都影响气孔的形成[10]。。

2.2.5 焊接变形

低碳钢的双倍弹簧模量能力达到钛的弹性模量。。导热系数是钢的 1/4，，铜的 1/23，，铝的 1/3。。所以才焊接过程中，，它会产生很大的焊接变形。。冷却后的钛回弹性大，，约为不锈钢 的两倍，，焊接改过难题。。因而，，在焊接过程中，，有必要解决在若是预防焊接变形这一问题，，能够从优化焊接工艺、、工件配装两方面动手[11]。。此外，，焊接前定位焊接和钛的约束能够有效地减小焊接后的角变形和弯曲变形。。

3、、 焊接工艺

3.1 焊接步骤

钨极氩弧焊 GTAW 合用于厚度在 3mm 以下的钛及钛合金的焊接，，母材厚度小于 2mm 的 I 形坡口对接接头可不加焊丝进行焊接。。浚思考到现场现实情况，，钨极氩弧焊GTAW 是最佳选择。。

3.2 焊接资料

选用焊丝的成分要和被焊母材相近，，杂质越少越好 ；；；因而凭据 TA2 的机能特点和指标产品烟囱钢内筒内衬的机能要求，，再结合烟囱钢内筒内衬的化学成分和力学机能，，选用宝鸡万德公司金属有限公司凭据 GB/T3623-2007 出产的直径为 2.0mm 的焊丝，，其的化学成分如表 3 所示，，焊丝的证书编号 ：20170216-01。。

3.3 焊前筹备

由于现场施工时，，所有焊接接头均为 T 型接头，，结合现场现实情况，，选用 T 型接头进行工艺评定试验。。焊前算帐蕴含机械算帐、、化学算帐。。①机械算帐 ：针对难以进行化学清 理的理论传染。。②化学算帐 ：对于较薄的氧化膜，，能够选取酸洗工艺，，酸洗后用水冲刷、、干燥。。

3.4 焊接工艺参数

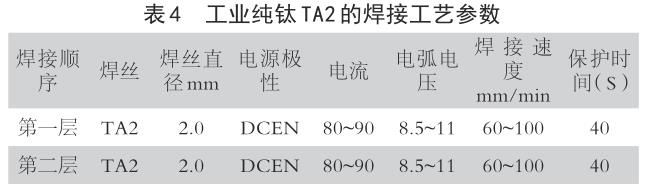

焊接时过大的焊接电流和焊接电压将造成焊接接头晶粒粗化，，并且过大的焊接热输入提高焊接变形的风险；；；因而，，通常宜选取小电流，，急剧焊。。过小的焊接电流和焊接电压到时有利于降低焊接热输入，，但是热输入过小又严重影响出产效能。。因而，，焊接时合适的焊接工艺参数尤为重要，，具体如表 4 所示。。

4、、 试验了局

4.1 外观

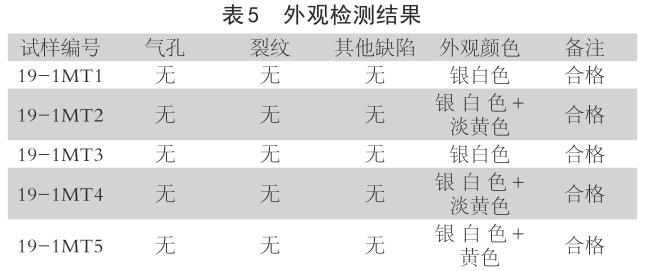

凭据 ASME 第Ⅸ卷中的 QW-462.4（a）对焊接试件切割成 5 个试样，，5 个试样的外观检测情况见表 5。。

4.2 宏观金相

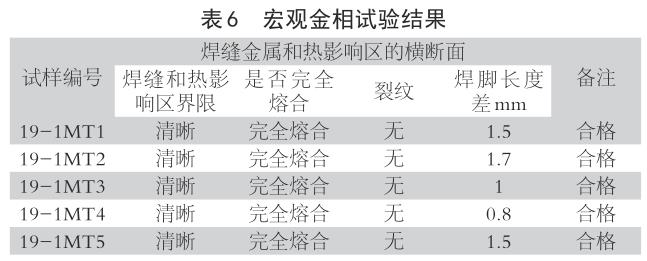

把 5 个试样凭据 ASME 第Ⅸ卷中的 QW-183 的要求进行了宏观金相试验（见表 6）。。

4.3 试验了局分析

（1）5 个试样的外观色彩为银白色、、淡黄色和黄色 ；；；了局合格。。

（2）5 个 试 样 的 焊 缝 金 属 和 热 影 响 区 横 断 面 完 全 熔合、、无裂纹，，且焊脚长度差均不大于 3mm，，宏观金相满足ASME 第Ⅸ卷中的 QW-183 的要求，，了局合格。。

5、、 结论

工业纯钛 TA2 的焊接过程，，肯定要节制好机械算帐 ~化学算帐 ~ 焊接环境节制 ~ 焊接工艺参数 ~ ；；；て灞；；；すΨ蛘馕甯龌方。。这些环节每一个都出格重要，，缺一不成。。

在某电厂烟囱钢内筒爆炸 ~ 轧制 ~ 钛钢复合板施工实际中，，从以上五个环节着手，，严格节制施工工艺，，工业纯钛 TA2 的焊接获得了很好的成效。。

参考文件：

[1]张喜燕，，钛合金及其利用，，北京 ：化学工业出版社，，2005.

[2]Myers J R，，林永新，，钛及钛合金的侵蚀个性和利用 [J]，，罕见金属资料与工程，，1985，，(05):48 ～ 55.

[3]王安安，，樊爱民，，龙晋民等，，钛合金侵蚀行为的钻研 [J]，，昆明工学院学报，，1995，，(02):75 ～ 80.

[4]黄魁元，，钛及钛合金在酸性介质中的侵蚀及缓蚀剂 [J]，，石油与天然气化工，，1996，，(01):47 ～ 51.

[5]张延生，，孟庆林，，工业纯钛商标的对照和选材 [J]，，钛工业进展，，1994，，(05) ：23 ～ 27.

[6]孟庆林，，周明科，，我国钛及钛合金尺度的近况与分析 [J]，，钛工业进展，，1999，，(01):1 ～ 8.

[7]司玉光，，工业纯钛的焊接缺点原因分析与预防措施 [J]，，设备制作技术，，2012，，(07) ：193 ～ 194.

[8]齐嵘，，浅论钛管道焊接 [J]，，化工设计，，2006，，(04):20 ～ 24.

[9]凌堃，，焊接热输入对钛材焊接接头机能的影响 [J]，，焊接技术，，2011，，(04) ：29 ～ 31.

[10] 邓勇强，，焊接变形的影响成分与节制措施综议 [J]，，科技资讯，，2012，，(23) ：108.

[11] 牛玉宏，，论钛的焊接性及工业纯钛的现场焊接[J]，，焊接技术，，2001（9）：62.

有关链接
