凭据轧机设备情况、、出产量及对产品质量的要求，，无数钛材出产企业采取的钛合金板带的出产工艺流程为：：：初轧或铸造板坯—理论处置—热轧—退火—酸洗—轧制—真空退火—制品剪切—钛板或钛卷。。。其中热轧阶段多选取多火次多道次可逆轧制。。。该阶段工艺制度的制订重要蕴含坯料设计、、压下制度、、速度制度、、温度制度等几个方面。。。
1、、坯料筹备
纯钛及低合金化合金商标可用模锻、、轧坯或扁锭大局供坯，，高合金化合金商标仍需进行自由锻。。。板坯厚度由制品厚度及轧制工序所要求的总压下率及轧机能力、、开口度等确定，，板坯宽度取决于制品宽度，，板坯长度受熔炼、、铸造设备及加热炉等限度。。。

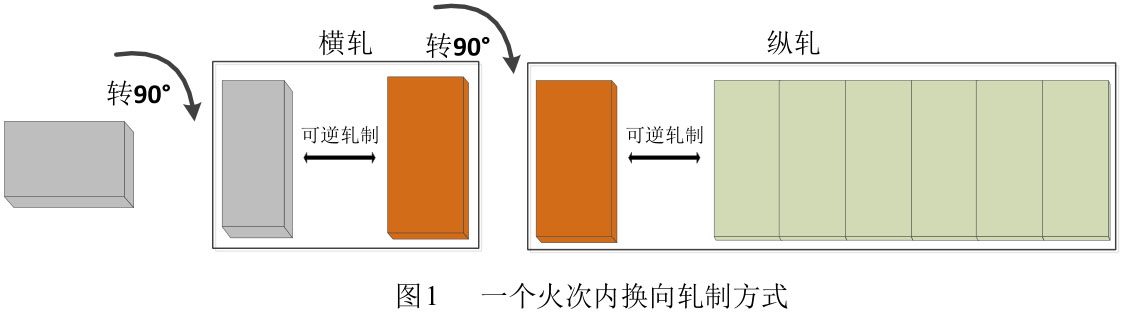

由于钛板各向异性显著，，目前只能通过换向轧制来减小各向异性，，同时换向轧制也能改善板坯的热轧机能。。。对于多个火次轧制过程，，换向通常在火次之间、、分切板坯后进行。。；；幌蛟制亦能够在火次内进行，，即选取横纵轧大局进行轧制，，但轧制过程必要进行两次转坯，，影响轧制节拍及温降，，如图1所示。。。
2、、坯料设计

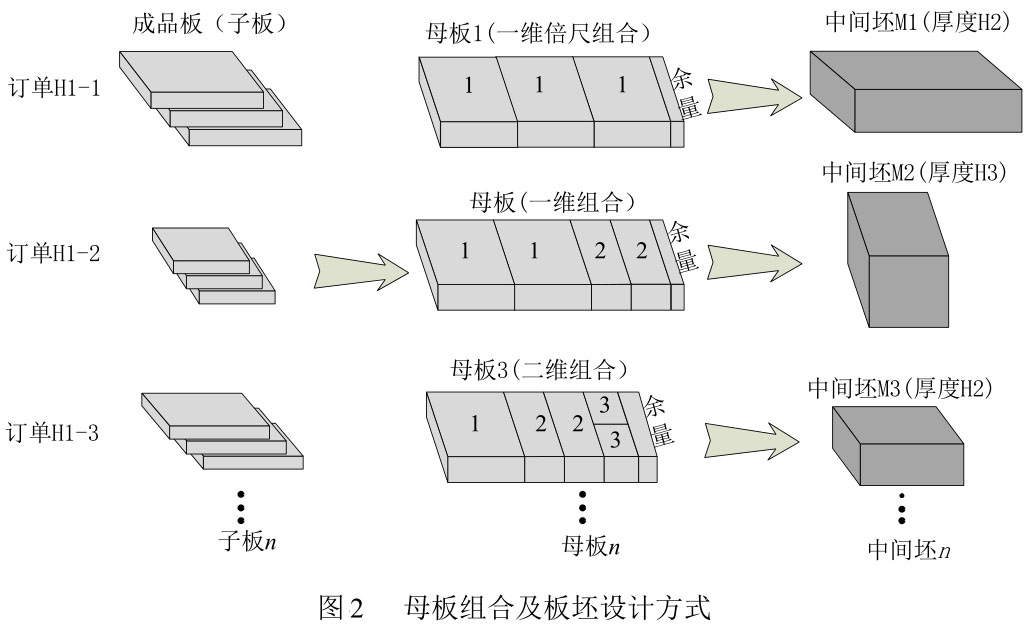

坯料设计分为两个阶段：：：母板设计和板坯设计。。。母板设计是要在切合出产工艺设备约束前提下，，思考剪切损失和切损最优化准则，，确定母板规格及其各订单子板组合方式，，常见母板组合方式有一维组合和二维组合，，如图2所示。。。板坯设计应综合思考展宽比、、压缩比等有关约束为母板选择相宜板坯断面，，以满足需要并提高成材率。。。

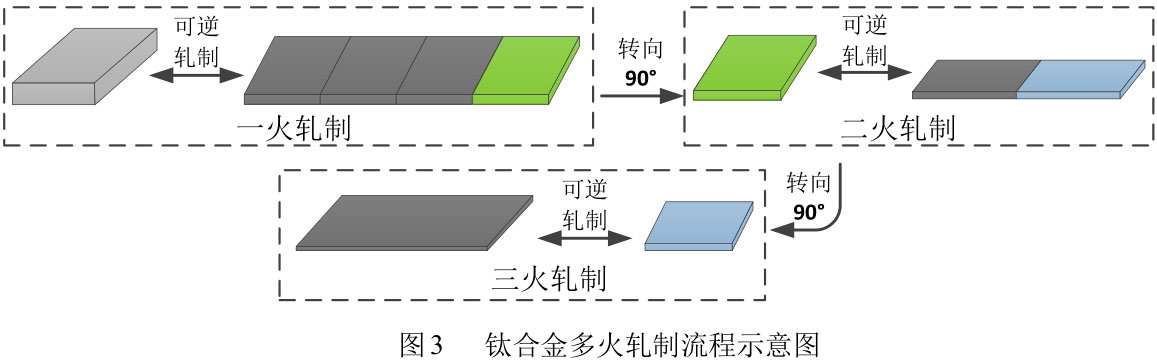

钛合金板重要以小批量、、多种类规格出产为主，，且由于轧制温度窗口窄，，其轧制过程往往必要 2~3个火次（最多不超过4个火次）来实现，，各火次实现后需进行剪切和分切处置，，中断后的中央坯在后续出产当选取宽变长来进行下一火次轧制，，如图3，，因而热轧钛合金坯料设计相比传统板带钢较复杂。。。
目前钛合金板材轧制出产加工尚处于订单式出产阶段，，钛合金母板、、坯料设计与订单情况及库存板坯供给情况亲昵有关，，坯料设计重要由工艺设计员实现，，即人为决定各订单子板的组合方式、、母板和板坯规格等，，每一火次进行一次板坯设计，，再将该火次坯料作为子板来设计上一火次母板和坯料。。。
3、、工艺制度
目前钛合金板带出产多选取可逆轧制，，而可逆轧制工艺制度制订的内容重要蕴含压下制度、、速度制度及温度制度。。。由于钛合金流变应力和组织对温度和应变速度极度敏感，，在制订压下制度、、速度制度及温度制度时要综合思考资料个性、、压下率、、轧制速度及轧制温度的耦合作用。。。
1）压下制度
压下制度的内容蕴含轧制火次、、轧制方式、、各火次轧制道次数及道次压下量（率）等。。。由于钛合金轧制温度窗口窄，，其轧制过程往往必要 2~3 个火次（最多不超过 4个火次）来实现。。。轧制火次数重要凭据母板及坯料尺寸，，轧制资料所允许的总加工率确定。。。
(1)总加工率：：：影响总加工率的有金属塑性、、板坯质量和轧机能力等，，通常情况下，，应尽量选取较大的总加工率。。。TC4 一个火次总变形率通常不超过 75%。。。
(2)道次压下率：：：纯钛拥有较好的工艺塑性，，最大道次压下率可达 40%，，而 TC4等高合金化板坯工艺塑性较差，，道次压下率通常不应超过 30%。。。
(3)轧制方式：：：目前在钛合金出产中，，通过换向轧制来改善板坯热轧机能、、节制产品横纵向力学机能差距。。。有关钻研及各向异性轧制尝试批注，，横轧与纵轧阶段总压下率相其时，，产品各向异性节制地比力梦想。。。故建议横轧阶段加工率占总加工率的 30%~50%。。。对于一个火次内选取横纵轧方式出产时，，横轧通常铺排在前 3个道次。。。
(4)道次压下率分配：：：道次压下量分配的总体准则是由小变大，，由大再变小。。：：：癜迮鳎180mm 以上）在咬入阶段，，压下率通常不超过 20%。。。为了节制制品尺寸精度，，最后几个道次通常采取小压下率。。。因而在咬入前提限度解除后，，在温升不超过相变点的前提下应尽量提高压下率，，为最后几个道次提供充足的调整空间和工艺温度。。。
选取轧机能力越大，，道次压下率越大，，但必须限度在板坯塑性允许领域内。。。
2）温度制度
温度制度蕴含开轧温度、、道次轧制温度、、终轧温度等，，也蕴含轧制一连功夫、、间隙功夫等。。。
从相变和再结晶角度，，TC4 的热轧最大温度领域为 750~990℃，，结合 TC4 热加工图其热轧温度领域尽量维持在 800~950℃之间。。。在实现轧机辊缝调整、、轧机反向启动、、轧件回送等作为的前提下，，道次间隙功夫通常尽量短，，然而在变形量大、、轧件心部温升较大、、理论心部温差较大时，，可通过适当耽搁道次间隙功夫，，使轧件温度趋于均匀。。。
3）速度制度

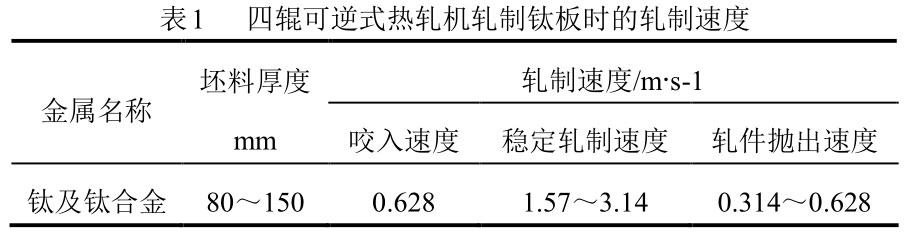

速度制度蕴含各道次轧制时的咬入速度、、抛出速度、、不变轧制速度等。。？？？阶段，，为预防咬入造成闷车、、断辊等变乱，，同时预防变形温升过大，，通常选取低速1~1.5m/s。。。在中央轧制阶段，，随着轧件的减薄可提高轧制速度，，但轧制速度通常不超过3m/s。。。某厂 1200mm 四辊可逆式热轧机轧制钛及钛合金板材时，，所选取的轧制速度见表1。。。
4）轧制规程制订

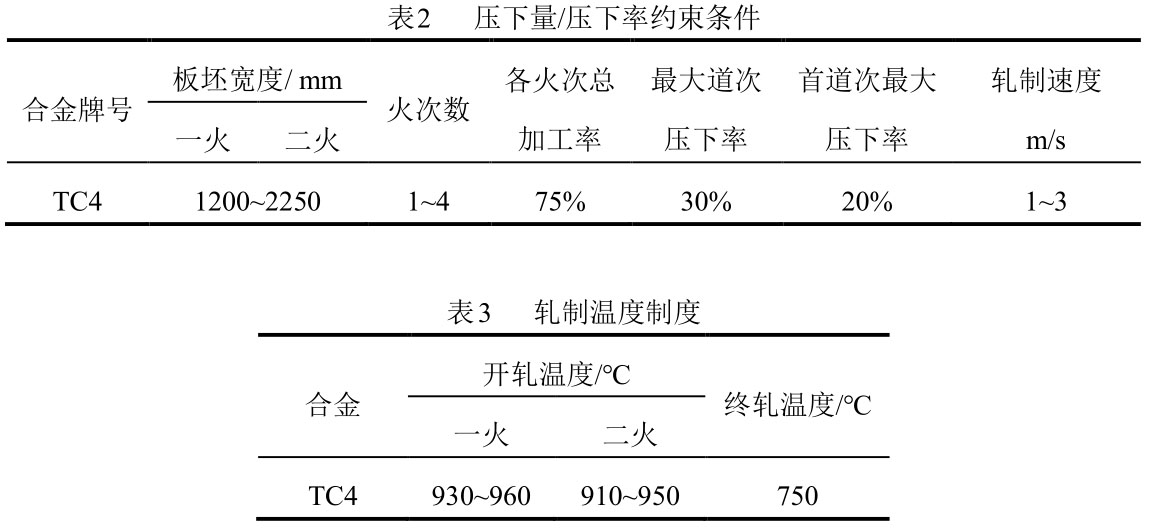

凭据轧机机组配置情况可对轧制力、、轧制力矩、、电机功率、、轧制速度上限等前提进行判断。。。轧制初始温度、、终轧温度、、压下率等工艺参数简直定与资料个性亲昵有关。。。表2为TC4钛合金的压下量/压下率的约束前提。。。表3 给出 TC4 钛合金的轧制温度领域及推荐的温度制度。。。
有关链接
