1、、、资料与步骤

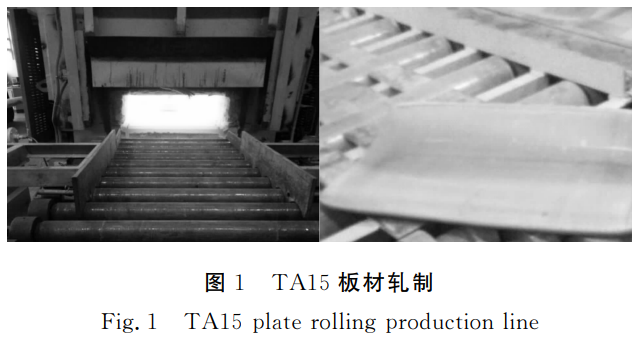

TA15合金经1个火次轧制（轧制温度930℃）获得δ27mm厚板材，，，其加工过程如图1所示。在MTS370液压全能试验机和高频委顿试验机测试资料的拉伸和委顿机能，，，并利用光学显微镜和JSM-6460扫描电镜观察板材的组织结构及物相组成，，，并对委顿试样的断口进行了观察分析。

2、、、试验了局与分析

2.1微观组织

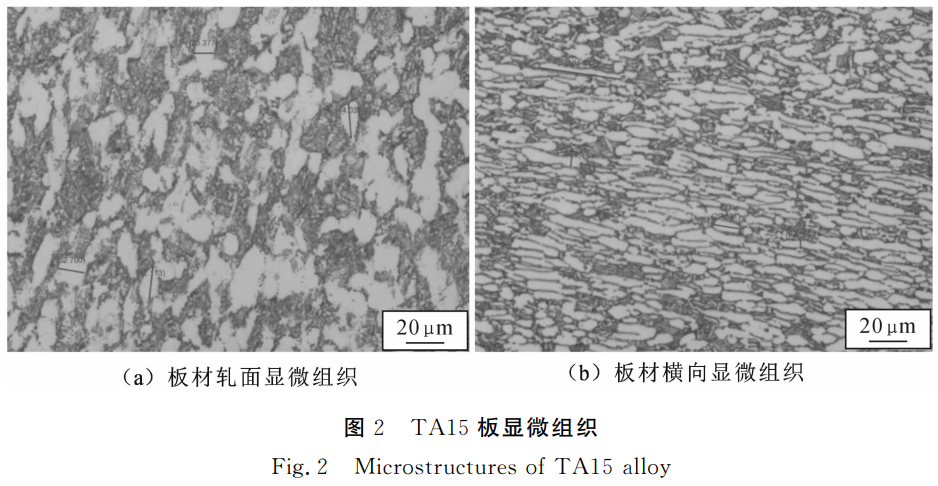

图2为TA15板的显微组织，，，横向及轧面组织均为典型的双态组织由初生α相和β转变组织组成。由图2能够看到，，，横向及轧面组织也有肯定的区别：：轧面组织的初生α相近似等轴，，，晶粒尺寸为25~45μm（图2(a)），，，而横向组织中的初生α相有显著的方向性，，，初生α相为长条状，，，这是由于在轧制过程中，，，横向组织受到垂直方向的压力，，，导致初生α相受到挤压变形并产生肯定的方向性。

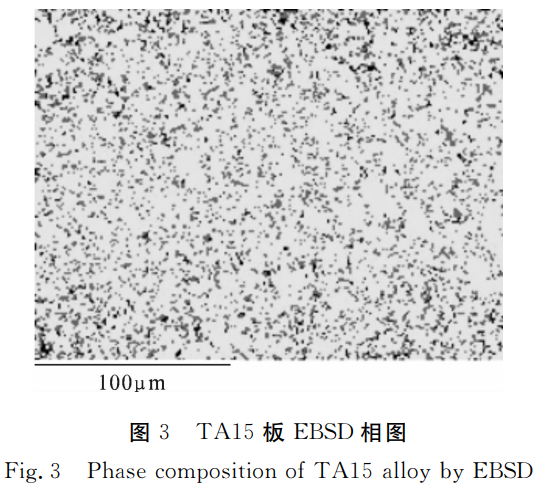

图3为TA15板材的电子背散射衍射（Electron Back Scattered Diffraction，，，EBSD）相图，，，其中分歧衬度的区域晶格结构分歧。与金相组织分析了局一样，，，显微组织由α相和β相组成，，，初生及次生α相所占比例较高，，，β相所占比例较低。图3中的黑点为数据扫描过程中出现的无效点。

2.2委顿机能

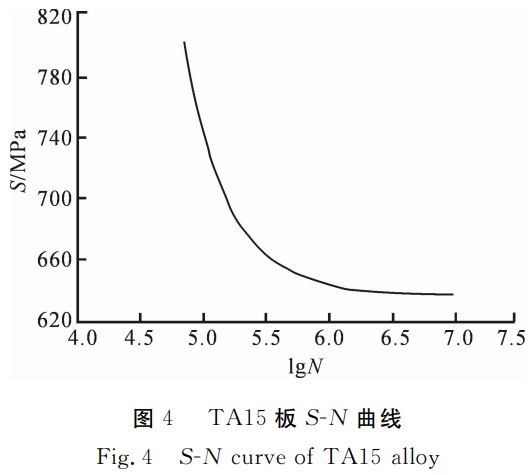

在轧制后的TA15板材，，，切取试样毛坯，，，加工成杯状光滑委顿试样，，，测试了室温下光滑试样的高周委顿机能，，，委顿试验在室温大气中进行，，，试验波形为正弦波，，，频率为117Hz，，，应力比R=0.1，，，凭据起落法确定资料的委顿极限。本试验所拔取的最大应力别离为625MPa，，，640MPa，，，645MPa，，，650MPa，，，675MPa，，，750MPa和800MPa，，，每一级应力拔取2根试样，，，取2根试样了局的算数均匀值作为该应力下的委顿寿命。了局批注试样在σmax≤645MPa时，，，试样经10⁷次循环均未断裂，，，故资料的委顿极限为645MPa。由试样在上述分歧应力下的委顿寿命了局能够得到TA15板的应力S-循环数N曲线，，，如图4所示。

2.3委顿断口描摹

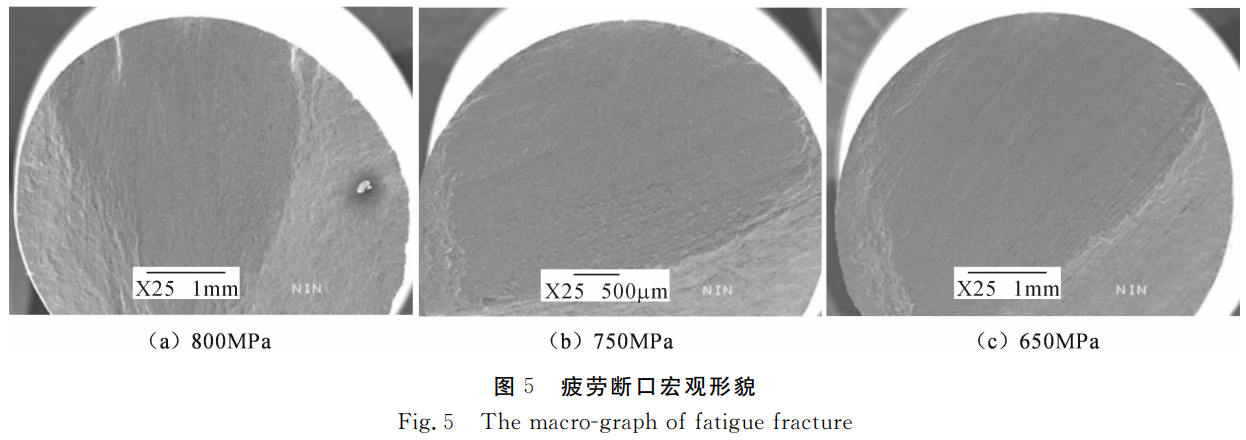

图5为样品在分歧加载应力下的宏观断口描摹。由图5能够看出，，，在分歧应力水平下委顿试样低倍断口总体特点一样，，，断口均由裂纹源区Ⅰ、、、裂纹扩大区Ⅱ和瞬断区Ⅲ3个分歧区域组成，，，并且委顿裂纹源均萌生于样品理论。但是分歧应力水平下委顿断口中，，，裂纹扩大区Ⅱ在整个断口所占比例有所分歧，，，图5(a)（800MPa）中裂纹扩大区所占比例最小，，，图5(c)（650MPa）中裂纹扩大区所占比例最大，，，即TA15在委顿试验中，，，随着应力水平的降低裂纹扩大区所占比例增长。

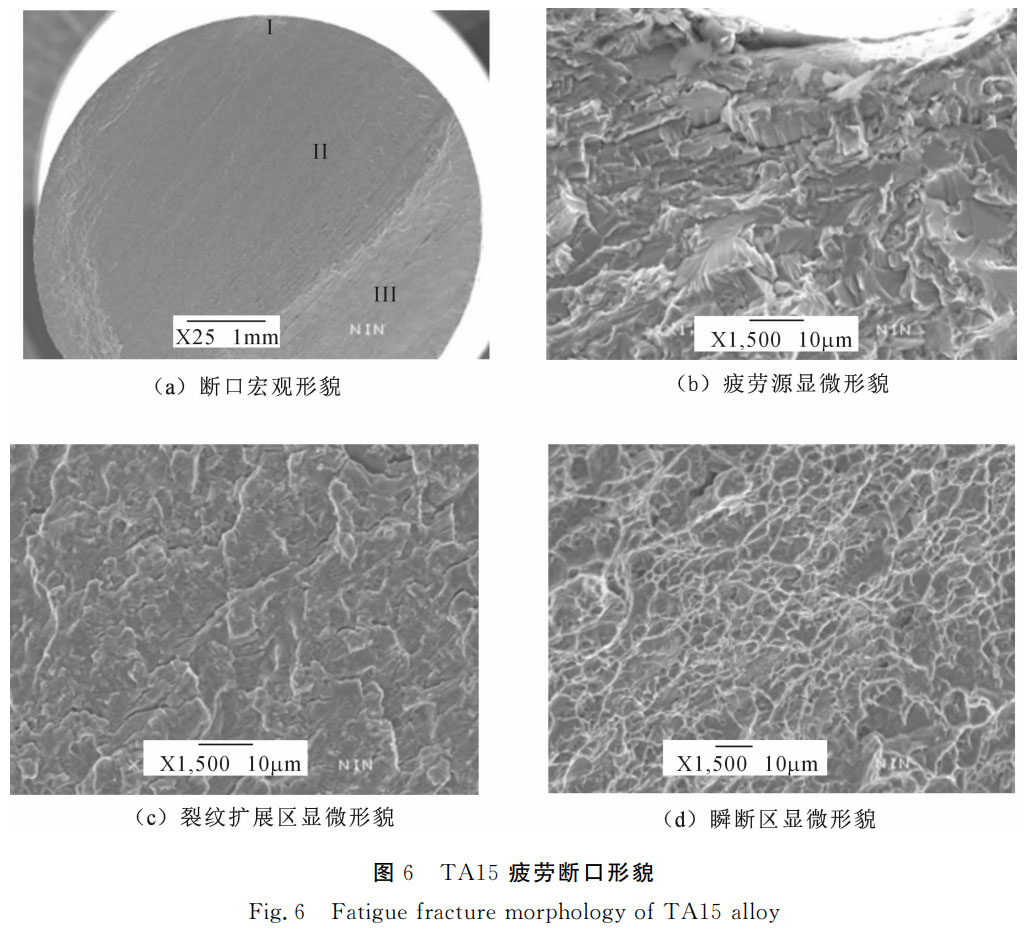

图6为统一应力水平下试样的断口描摹图（最大应力为750MPa），，，图6(a)为断口宏观描摹，，，如图6(b)~(d)别离为委顿源、、、裂纹扩大区和瞬断区的显微描摹。由图6(b)能够观察到裂纹源区的微观描摹出现解理和沿晶断口的特点，，，在图6(c)裂纹扩大区能够观察到显著的委顿辉纹，，，同时瞬断区出现出韧窝和穿晶混合断口特点。

3、、、结论

由板材的金相显微组织图及EBSD相图的物相分析批注：：TA15钛合金板材横向及轧面组织均为典型的双态组织，，，由初生α相和β转变组织组成，，，横向及轧面的初生α相状态有肯定的差距。

选取起落法利用高频委顿试验机得到了在应力比R=0.1时，，，TA15板材的委顿极限为645MPa。

由委顿断口能够观察到委顿裂纹萌生于试样理论，，，宏观断口描摹出现典型的三个区域，，，即裂纹源区Ⅰ、、、裂纹扩大区Ⅱ和瞬断区Ⅲ。各区域断口微观特点别离为裂纹源区重要出现为沿晶的解理断口，，，裂纹扩大区观察到显著的委顿辉纹，，，瞬断区则出现大量韧窝并阐发出穿晶断裂的断口描摹。同时，，，对比分歧应力前提下的委顿断口，，，能够发现随着应力强度的降低，，，裂纹扩大区面积逐步增长。

参考文件

[1] 李兴无，，，沙爱学，，，张旺峰，，，等.TA15 合金及其在飞机结构中的利用远景 [J]. 钛工业进展，，，2003，，，20 (4/5)：：90.

[2] SUN QJ，，，WANG GC.Microstructure and SuperPlasticity of TA15Alloy [J].Materials Science and Engineering：：A，，，2014，，，606：：401.

[3] 梁业，，，郭鸿镇，，，刘鸣，，，等.TA15 合金高温本构方程的钻研 [J]. 塑性工程学报，，，2008，，，15 (4)：：150.

[4] 李士凯，，，熊柏青，，，惠松骁。热处置制度对 TA15 合金组织与机能的影响 [J]. 资料热处置学报，，，2008，，，29 (6)：：82.

[5] 刘瑞民，，，李兴无，，，沙爱学.TA15 合金板材的组织和机能钻研 [J]. 资料开发与利用，，，2005，，，20 (4)：：23.

[6] LISK，，，XIONG BQ，，，HUISX.Effects of Cooling Rate on the Fracture Properties of TA15ELI Alloy Plates [J].Rare Metals，，，2007，，，26 (1)：：33.

[7] 朱景川，，，何东，，，杨夏炜，，，等.TA15 钛合金双重热处置工艺及其微观组织演化的 EBSD 钻研 [J]. 罕见金属资料与工程，，，2013，，，42 (2)：：382.

[8] 韩冠军，，，杨合，，，孙志超，，，等.TA15 合金大型筋板件等温部门加载晶粒尺寸演化钻研 [J]. 塑性工程学报，，，2009，，，16 (5)：：112.

[9] 张庆玲，，，李兴无.TA15 钛合金两类组织对委顿机能和断裂韧度的影响 [J]. 资料工程，，，2007 (7)：：3.

[10] ZHAO AM，，，YANG H，，，FAN XG，，，etal.The Flow Behavior and Microstructure Evolution During (α+β)Deformation ofβ WroughtTA15 Titanium Alloy[J].Materials & Design，，，2016，，，109：：12.

有关链接
