1、 简介

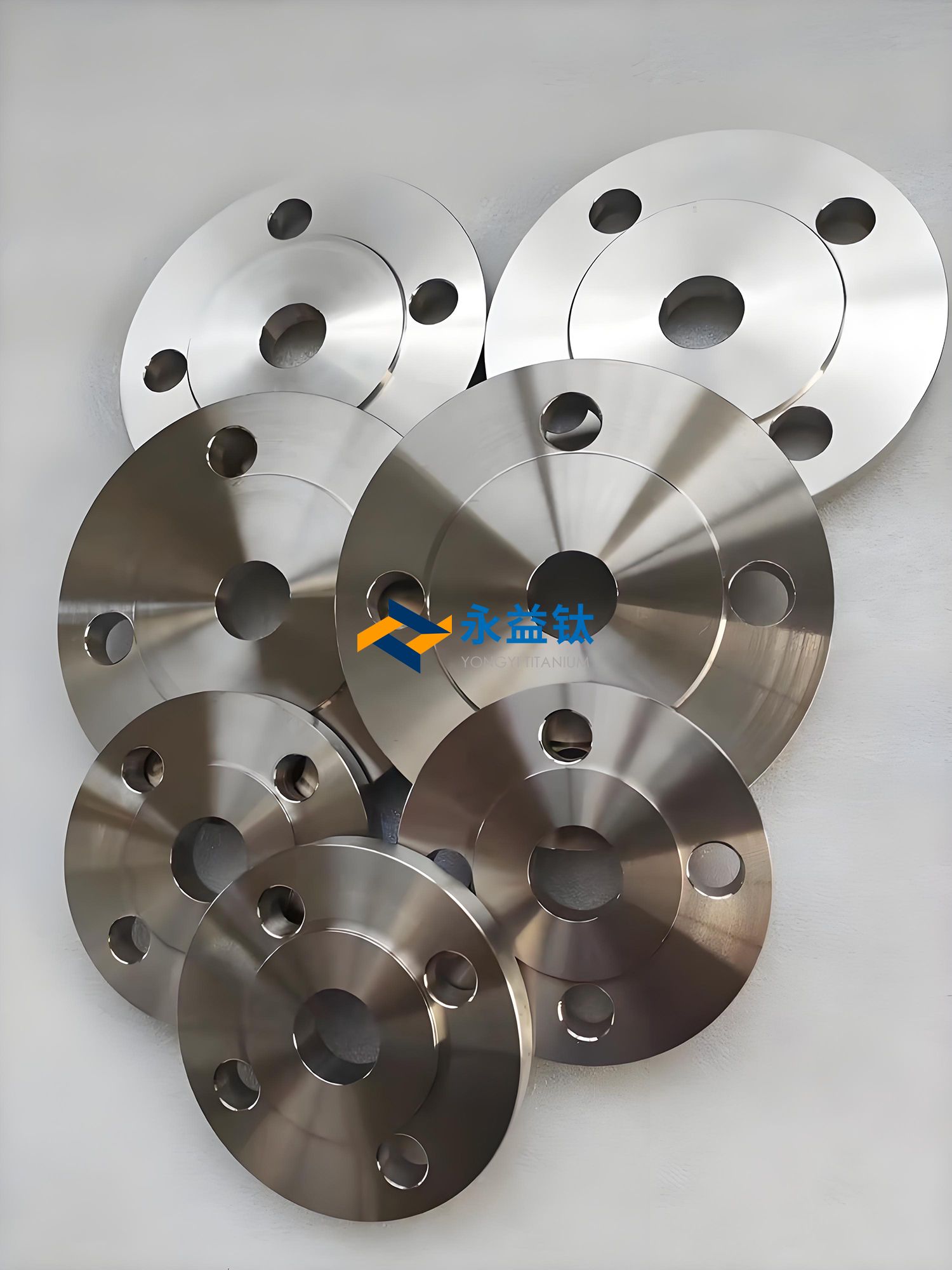

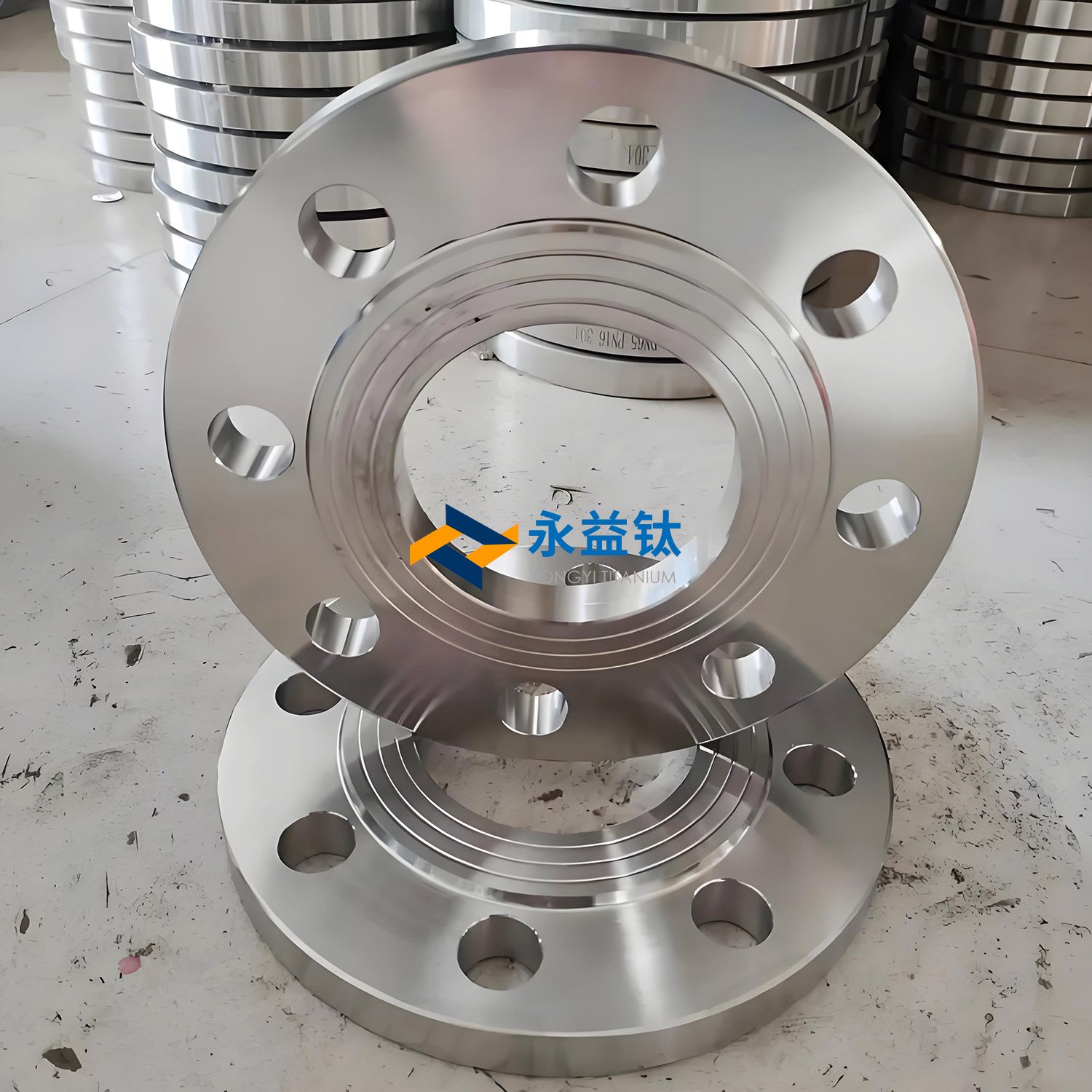

钛法兰（Ti-6Al-4V/TA2等）凭借全海深耐蚀性（海水侵蚀率<0.001mm/a）、高比强度（TC4抗拉强度≥895MPa）及无磁透声个性，，，成为船舶管路、深海设备衔接系统的主题部件。相较于316L不锈钢法兰，，，钛法兰减重40%以上，，，且在含硫化物海水中寿命提升5倍。随着LNG船与深潜器发展，，，钛法兰需突破大尺寸精密铸造（DN>500mm）、低温韧性保险（-196℃）及异种金属电偶侵蚀防护三大技术瓶颈。
2、名义及化学成分与国际商标对应
主力商标成分聚焦焊接性与耐蚀平衡（质量百分数%）：
表1：钛法兰化学成分与商标对应
| 商标 | Ti | Al | V | Fe | O | 国际尺度 | 合用场景 |
| TA2 | 余量 | - | - | ≤0.30 | ≤0.25 | ASTM B381 Gr2 | 低压海水管路 |
| TC4 | 余量 | 5.5-6.8 | 3.5-4.5 | ≤0.40 | ≤0.20 | ASTM B381 Gr5 | 高压深潜系统 |
| TA10 | 余量 | - | - | Mo:0.2-0.4, Ni:0.6-0.9 | ≤0.25 | ASTM B381 Gr12 | 含Cl?介质阀门 |
低温场景升级：TC4 ELI（超低间隙元素）延长率≥18%，，，用于LNG船-162℃液货管（ASTM B381 Gr23）。
3、物理机能、机械机能与耐侵蚀机能
3.1 关键机能验证
表2：钛法兰机能参数对比
| 机能参数 | 单元 | TA2 | TC4 | 316L法兰 |
| 抗拉强度 | MPa | 345-480 | 895-1050 | 515-690 |
| 屈服强度 | MPa | ≥275 | ≥825 | 205-310 |
| -196℃冲击韧性 | J | 45 | 55 | 脆性断裂 |
| 海水侵蚀率 | mm/a | <0.001 | <0.001 | 0.1-0.5 |
| 电偶侵蚀电流 | μA/cm? | ≤0.1（绝缘处置） | ≤0.1 | - |
| 最高工作压力 | MPa | 16 | 42 | 25 |
3.2 特殊优势
深海适应性：TC4法兰在72MPa静水压（等效9000m）下保压72h零泄漏（“奋斗者”号尺度）；
低温韧性：TC4 ELI在-196℃夏比冲击功≥55J（为316L的20倍），，，满足LNG运输需要。
4、制作工艺、工艺流程与执行尺度

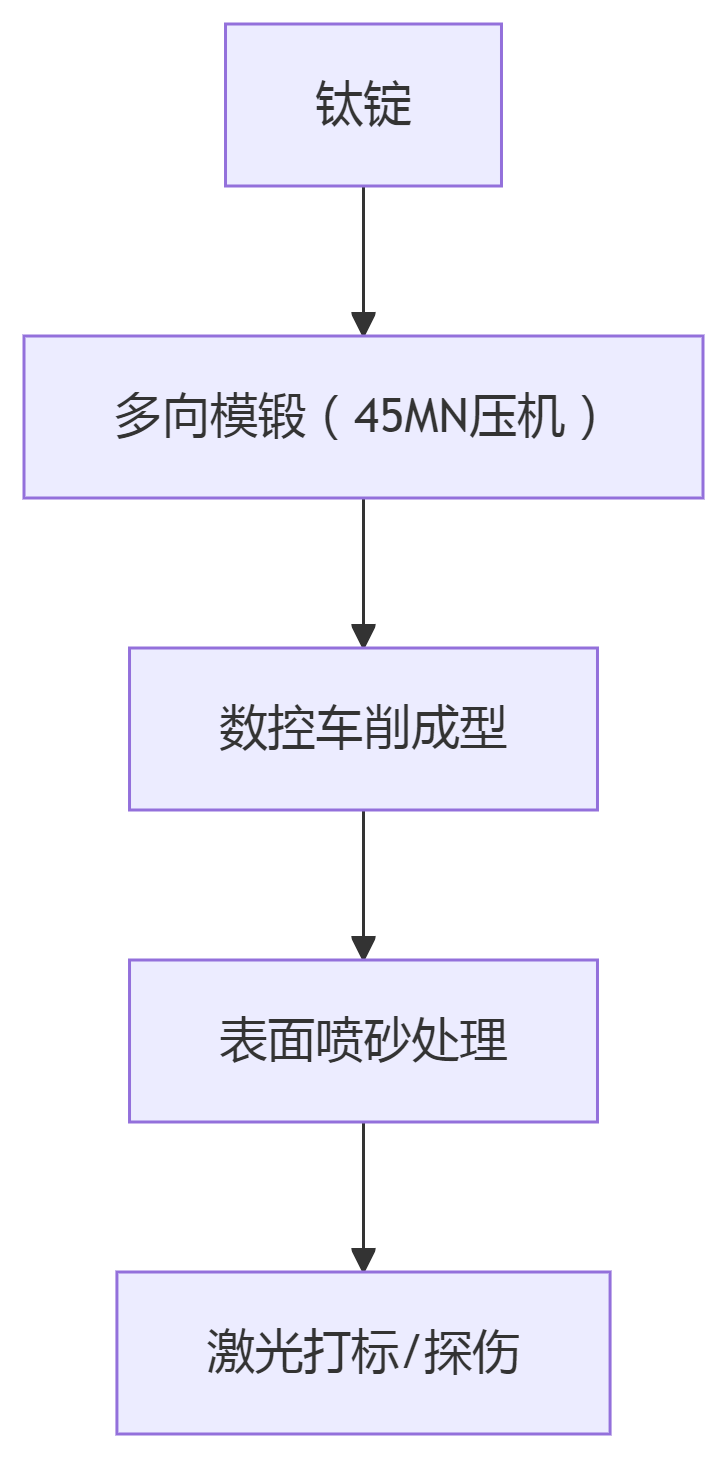

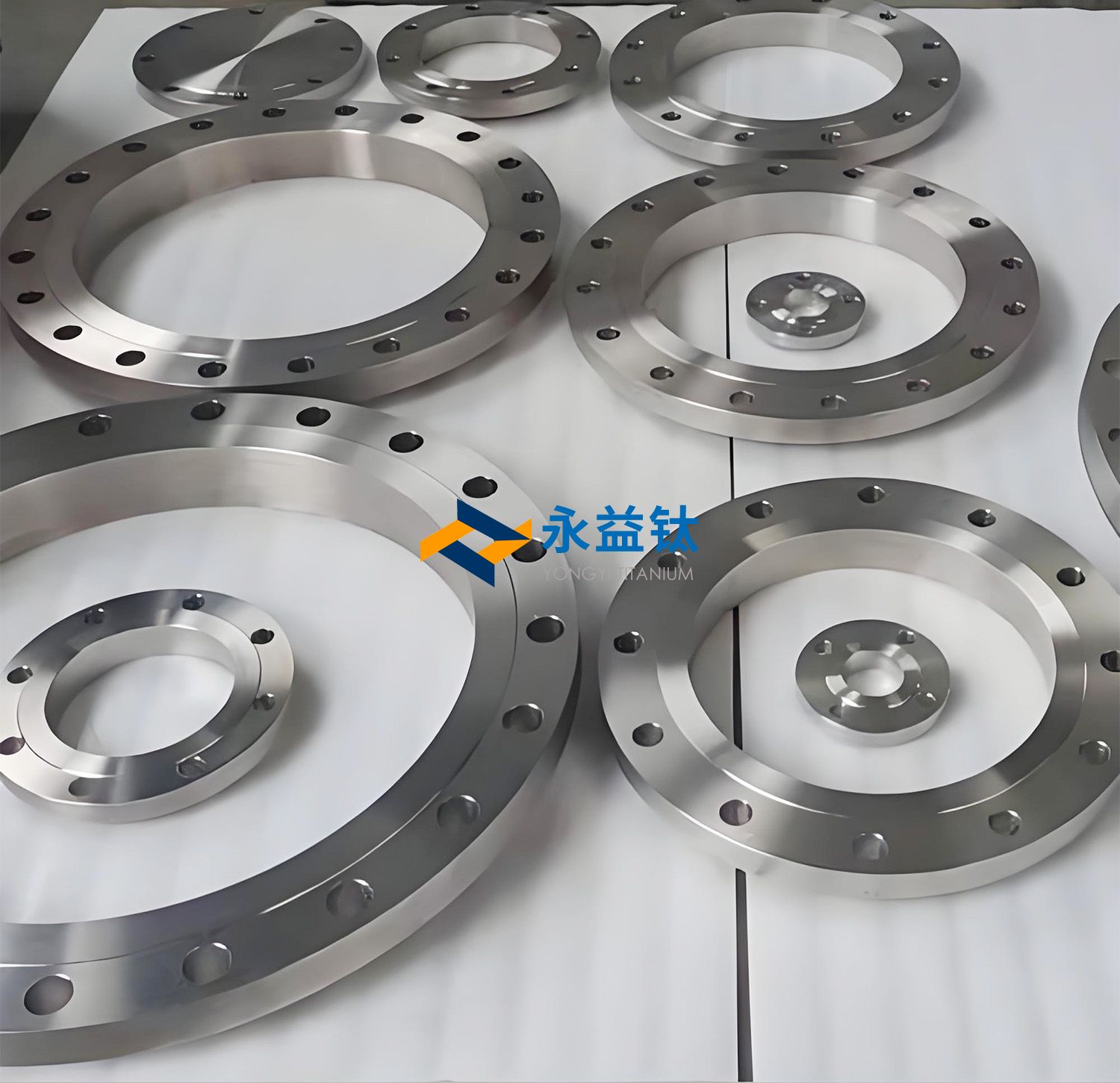

4.1 精密制作流程
工艺节制重点：
铸造：TC4在β相区（1000℃）开坯，，，终锻温度≥850℃；
密封面：Ra≤3.2μm（ISO 7484尺度）；
探伤：液体渗入检测（ASTM E165）零缺点。
4.2 主题执行尺度
| 领域 | 资料尺度 | 产品尺度 | 认证要求 |
| 船舶管路 | ASTM B381 | ASME B16.5 | DNV-GL认证 |
| 深海设备 | GB/T 3625 | ISO 7005-1 | 72MPa/72h保压 |
| LNG船 | ASTM B381 Gr23 | EN 1092-1 | -196℃冲击测试 |
5、与其他法兰资料的区别
表3：海洋工程法兰机能对比
| 个性 | TC4钛法兰 | 双相钢2507 | 铜镍合金 |
| 密度(g/cm?) | 4.51 | 7.80 | 8.90 |
| 比强度(MPa·cm?/g) | 233 | 71 | 43 |
| 海水侵蚀率(mm/a) | <0.001 | 0.02 | 0.05 |
| 守护周期 | 免守护（>30年） | 5年涂层更换 | 3年更换 |
| 成本系数 | 3.5 | 2.8 | 3.0 |
不成代替场景：
深潜器耐压舱：TC4法兰模量110GPa（较钢低50%），，，显著降低涡激振动；
LNG液货管：-196℃下维持高韧性，，，预防低温脆裂（沪东中华LNG船项目验证）。
6、主题利用场景与突破案例

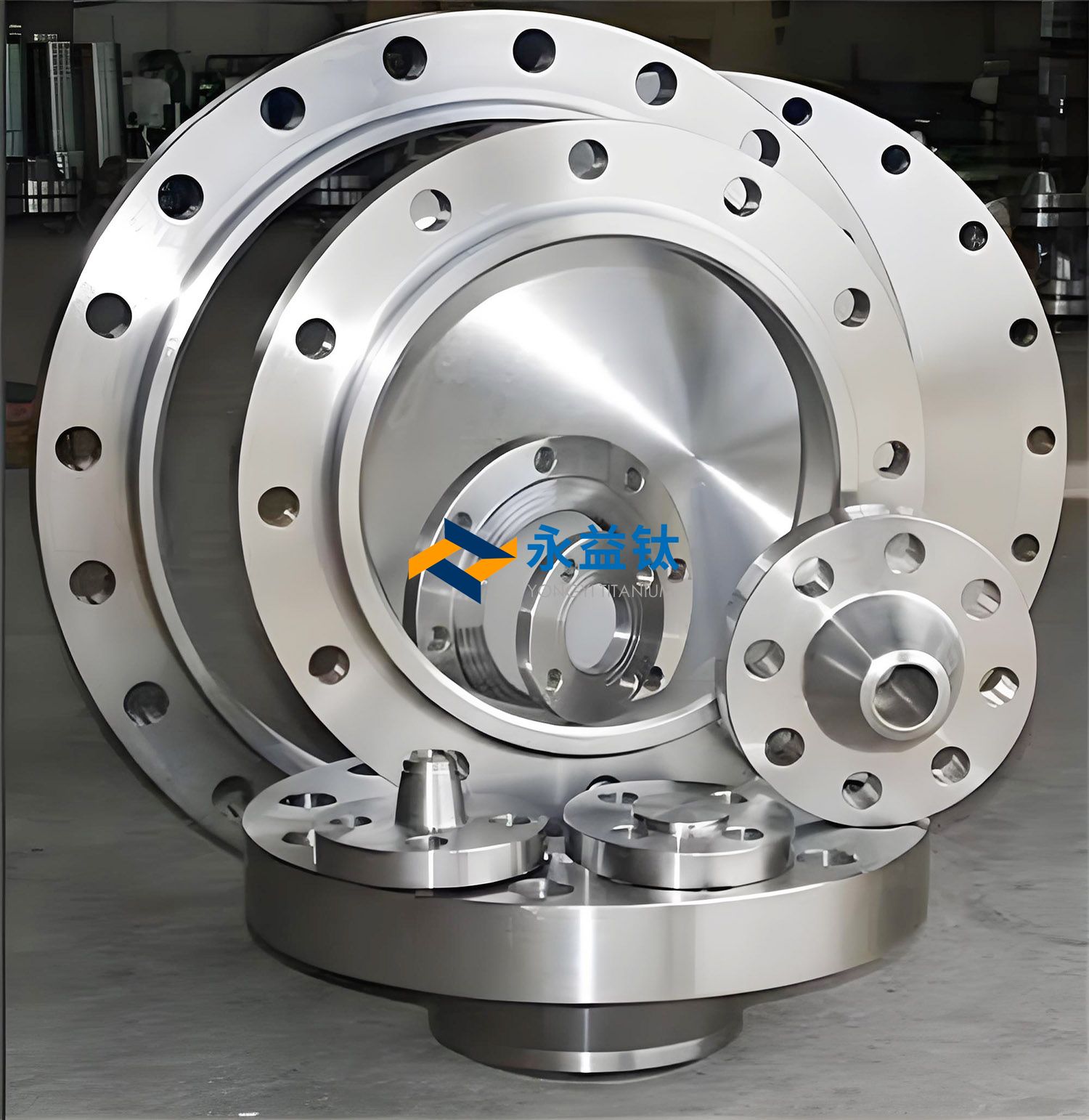

6.1 船舶管路系统
LNG船液货管法兰：TC4 ELI铸造法兰（DN300），，，通过-196℃冲击测试，，，密封压力42MPa（沪东中华项目）；
海水冷却系统：TA2法兰（DN500）配PTFE垫片，，，服役12年零泄漏（中远海运集装箱船队）。
6.2 深海设备衔接
“蛟龙号”机械手液压管：TC4法兰（DN80）在70MPa压力下累计工作500次无失效；
海底地震仪基座：TA10法兰抗H?S侵蚀，，，在南海1500m深服役8年。
7、先进制作工艺进展

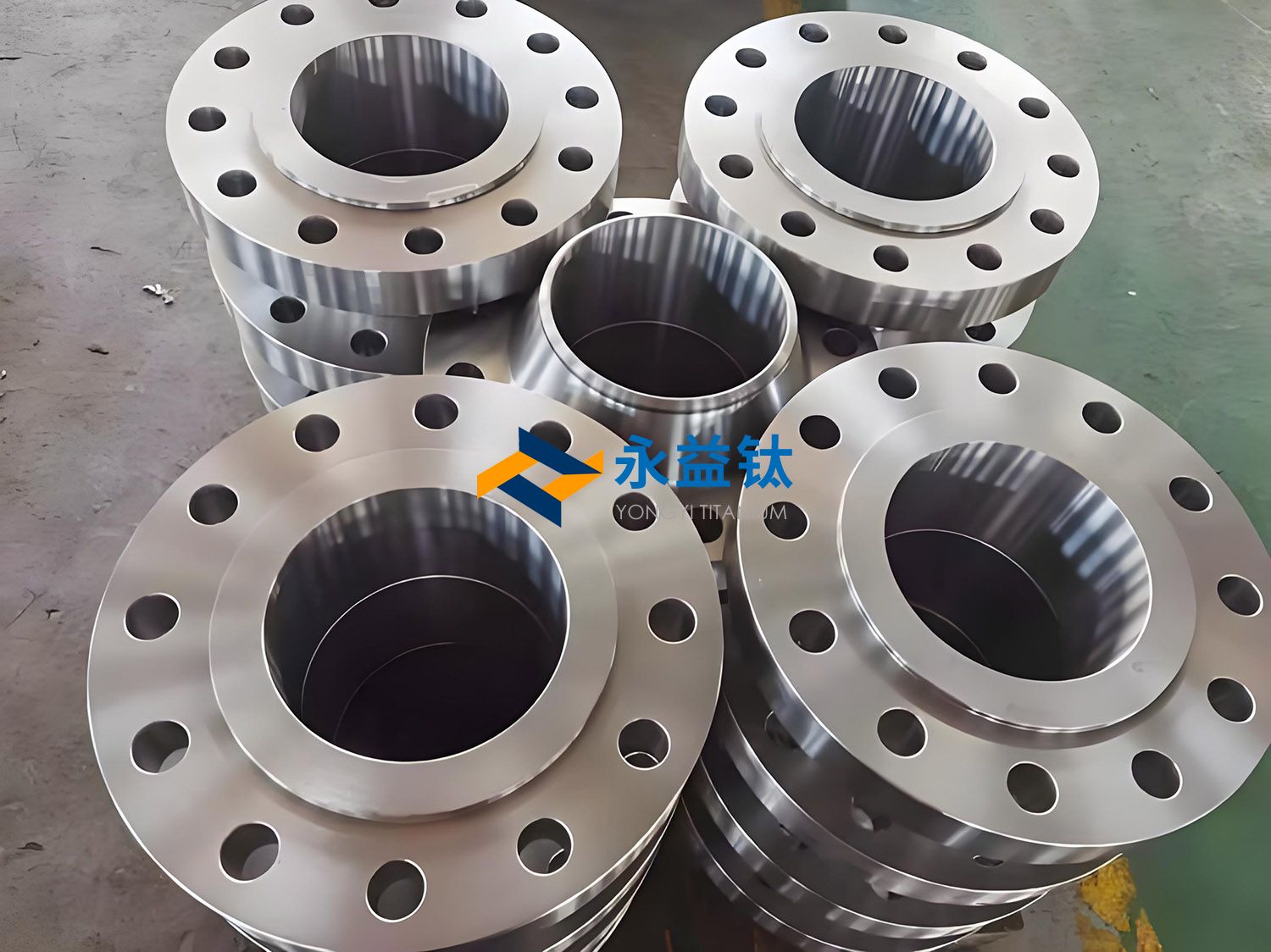

7.1 大尺寸精密铸造
等温模锻技术：宝钛集团实现DN800法兰整体铸造（公差±0.1mm），，，晶粒度达ASTM 8级；
增材修复：激光熔覆TC4粉末修复密封面，，，硬度复原至原部件98%。
7.2 异种金属衔接创新
绝缘设计：钛-钢法兰间加设氧化锆陶瓷环，，，电偶侵蚀电流降至0.05μA/cm?；
梯度过渡层：真空扩散焊制备钛-钢复合法兰（宝钢专利），，，剪切强度≥210MPa。
8、国内外产业化对比
| 维度 | 中国 | 国际 |
| 最大规格 | DN800（宝钛） | DN1200（VSMPO） |
| 成本水平 | TC4: 2800元/kg | Gr5: 4500美元/kg |
| 认证系统 | CCS/DNV | DNV-GL/ABS |
| LNG船利用 | 沪东中华项目 | GTT薄膜舱技术 |
差距分析：
国产TC4法兰力学机能达标，，，但DN>800mm制品率仅75%（国际>90%）；
超低温数据库缺失，，，-196℃以下机能数据依赖外包测试。
9、技术挑战与前沿攻关
9.1 瓶颈问题
电偶侵蚀：钛-钢直接接触时侵蚀电流达5μA/cm?（需强制绝缘）；
铸造缺点：大尺寸法兰砂眼率>3%（需要≤1%）；
成本制约：钛法兰占深潜器管路造价30%（指标压至20%）。
9.2 攻关方向
短流程冶金：粉末冶金近净成形（中科院金属所技术降本40%）；
智能铸造：AI熔模精密节制，，，砂眼率压降至0.5%（上海交大试验）。
10、趋向瞻望
资料设计：
低温高韧合金：Ti-5Al-5Mo-5V-3Cr（指标-253℃冲击功≥40J）；
自绝缘复合法兰：表层钛/芯部陶瓷一体化烧结（德国蒂森克虏伯预研）。
智能制作：
区块链溯源：从海绵钛到法兰全流程质控数据上链（中船集团实倾）；
数字孪生服役：深海应力-侵蚀耦合仿真精度>95%。
循环利用：退役法兰氢化脱氧再生（回收率≥98%），，，支持绿色船舶战术。
钛法兰的主题竞争力在于全海深耐蚀-轻量化-长免守护的三元协同。随着复合衔接与智能铸造技术突破，，，将成为高端船舶与深渊开发的咽喉部件。
