一、、钛饼的界说与机能特点

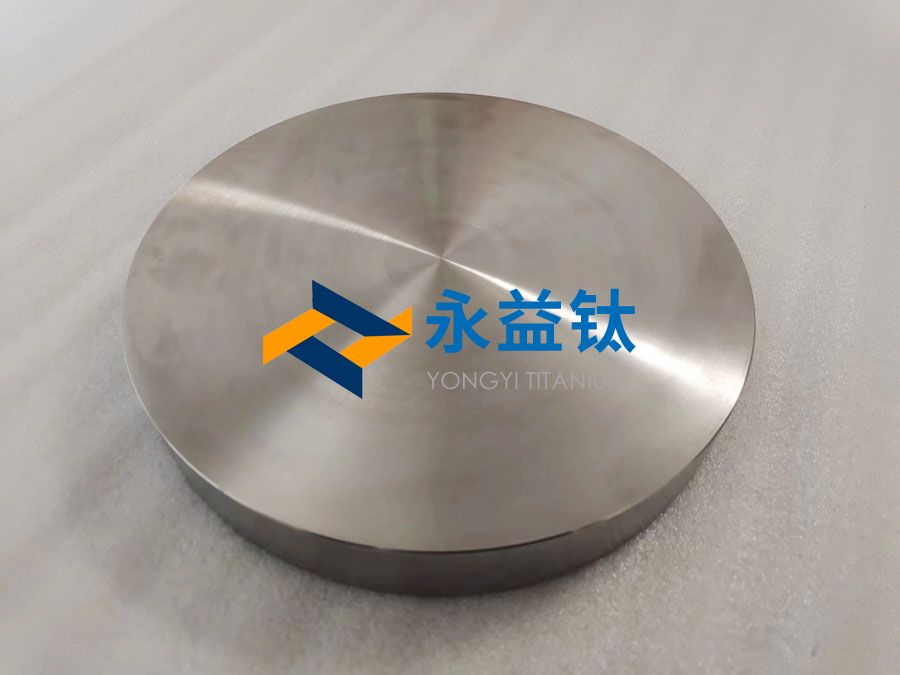

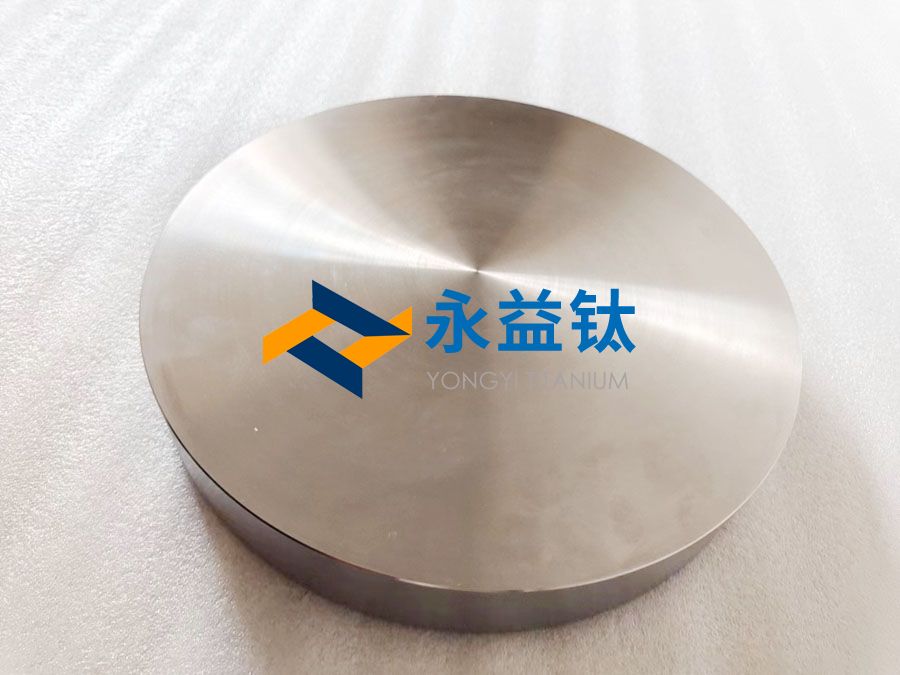

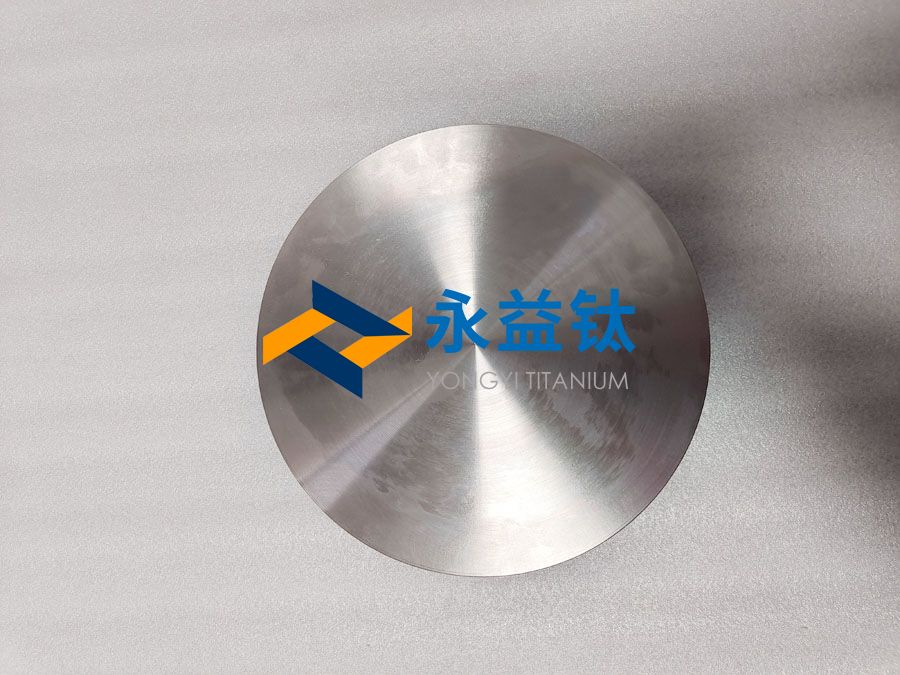

钛饼是以钛或钛合金为原料，通过熔炼、、铸造或铸造工艺制成的圆饼状坯料，通常作为后续深加工（如铸造、、轧制、、机加工）的原资料。。其机能特点如下：：：

1、、资料机能

高纯度与均匀性：：：选取真空自耗电弧炉（VAR）熔炼，氧含量≤0.15%，杂质元素（Fe、、C、、N）严格节制在ASTM尺度领域内。。

优异力学机能：：：抗拉强度≥895 MPa（如TC4合金），延长率≥10%，合用于高强度部件制作。。

耐侵蚀性：：：在海水、、氯离子环境及酸碱介质中耐蚀性优异，侵蚀速度≤0.1 mm/a（ASTM G31尺度）。。

2、、加工个性

热加工性：：：β相区铸造温度900-950℃，可实现晶粒细化（晶粒度≤5级）。。

冷加工性：：：工业纯钛（TA1/TA2）冷轧变形量可达60%以上，需中央退火处置。。

3、、特殊机能

生物相容性：：：医用钛饼（如TA1-ELI）切合ISO 5832-2尺度，细胞毒性测试合格。。

低温韧性：：：液氮温度（-196℃）下冲击功≥28 J（按GB/T 229测试）。。

二、、重要利用领域

1、、航空航天

发起机部件：：：涡轮盘、、压气机叶轮毛坯（TC4、、TC11钛饼）。。

机身结构件：：：起落架支持环、、舱门铰链锻坯（直径可达Φ2000mm）。。

2、、医疗器械

植入物毛坯：：：人为关节、、骨板用TA4钛饼（理论粗糙度Ra≤0.8μm）。。

手术器械：：：钛合金手术钳、、镊子的铸造原料。。

3、、化工设备

耐蚀容器衬里：：：钛饼经轧制成钛板后用于反映釜内衬。。

阀门零件：：：耐侵蚀阀体、、阀盖锻件坯料。。

4、、能源领域

核电部件：：：核燃料储运容器用TA7钛饼（中子吸收截面。。。。

氢能储罐：：：钛合金高压储氢罐锻坯（设计压力≥70 MPa）。。

5、、军工与船舶

潜艇耐压壳体：：：TC4钛饼经模锻制成耐压球壳（下潜深度≥6000m）。。

鱼雷部件：：：推动器叶轮、、导流罩铸造毛坯。。

三、、制作工艺重点

1、、熔炼与铸造

真空自耗熔炼：：：选取3次VAR熔炼，确保成分均匀（Al误差≤0.3%）。。

粉末冶金：：：合用于复杂状态钛饼，相对密度≥99.5%（ASTM B988）。。

2、、铸造工艺

自由锻：：：温度950-1000℃，锻比≥3:1，解除铸造缺点。。

等温铸造：：：模具加热至700-800℃，实现近净成形（资料利用率提升30%）。。

3、、热处置

退火处置：：：工业纯钛退火温度650-750℃，保温1-2小时。。

固溶时效：：：TC4钛饼选取双重退火（950℃/水淬+550℃/4h）。。

4、、理论处置

酸洗钝化：：：HF（2%）+HNO?（30%）溶液处置，去除α脆化层。。

喷砂处置：：：氧化铝砂粒度60-80目，理论粗糙度Ra6.3-12.5μm。。

四、、执行尺度

特殊要求示例：：：

航空级钛饼需通过β退火处置，获得片层组织（β晶粒尺寸≤500μm）。。

医用钛饼需提供生物相容性汇报（切合ISO 10993-5细胞毒性测试）。。

五、、选购当苦衷项

1、、资料选择

商标匹配：：：高温环境选TA7（Ti-5Al-2.5Sn），耐侵蚀选TA9（Ti-0.2Pd）。。

冶金质量：：：要求供给商提供熔炼炉次汇报（VAR熔炼次数≥3次）。。

2、、工艺参数核查

铸造比：：：锻件钛饼需≥3:1，轧制钛饼需≥2:1。。

热处置状态：：：退火态（M）、、热加工态（R）或固溶时效态（ST）。。

3、、质量检测要求

无损检测：：：100%超声波探伤（UT），切合AMS 2631 B级尺度。。

金相检验：：：提供晶粒度评级汇报（按ASTM E112尺度）。。

4、、供给商资质

认证系统：：：需具备NADCAP热处置认证、、AS9100航空质量治理系统。。

检测设备：：：供给商应有直读光谱仪（O、、N检测精度≤0.001%）。。

5、、成本优化战术

余量节制：：：直径Φ500mm钛饼加工余量建议单边留3-5mm。。

批量采购：：：单批次≥5吨可降低单价10%-15%（熔炼成本分摊）。。

6、、特殊需要处置

定制尺寸：：：超厚钛饼（≥300mm）需耽搁铸造保温功夫（≥2h/100mm）。。

包装运输：：：真空防潮包装，预防理论氧化（运输湿度≤40%RH）。。

六、、典型案例与问题躲避

1、、组织不均匀

案例：：：某TC4钛饼铸造后出现带状组织，导致力学机能各向异性。。

改进：：：增长镦粗-拔长循环锻唐突数（≥3次），终锻温度节制在β相变点以下30℃。。

2、、氢脆风险

案例：：：钛饼酸洗后氢含量超标（250 ppm），引发延长开裂。。

对策：：：酸洗后增长真空退火（600℃/4h，真空度≤5×10?? Pa）。。

3、、理论传染

案例：：：医用钛饼在机加工时发现铁元素传染（Fe含量0.25%）。。

措施：：：专用钛材加工线，不容与钢件共用设备，酸洗后增长钝化处置。。

七、、技术发展趋向

1、、近净成形技术

等温超塑成形：：：钛饼在800℃下延长率≥500%，可制作复杂曲面零件。。

3D打印预制坯：：：选取电子束熔融（EBM）技术制备近终形钛饼，资料利用率提高至90%。。

2、、智能化检测

在线光谱分析：：：熔炼过程中实时监测O、、N含量（精度±0.001%）。。

AI缺点鉴别：：：基于深度学习的超声波探伤系统，缺点鉴别正确率≥99%。。

3、、绿色制作

废料回收：：：选取氢化脱氢（HDH）技术，将钛屑回收制成钛饼，成本降低40%。。

低温铸造：：：开发700℃以下铸造工艺，能耗削减30%。。

通过以上分析，钛饼作为高端制作的主题原资料，其选型与使用需缜密结合利用场景，在资料机能、、工艺节制及质量检测等环节严格把关，以实现最优性价比与靠得住性。。

有关链接
