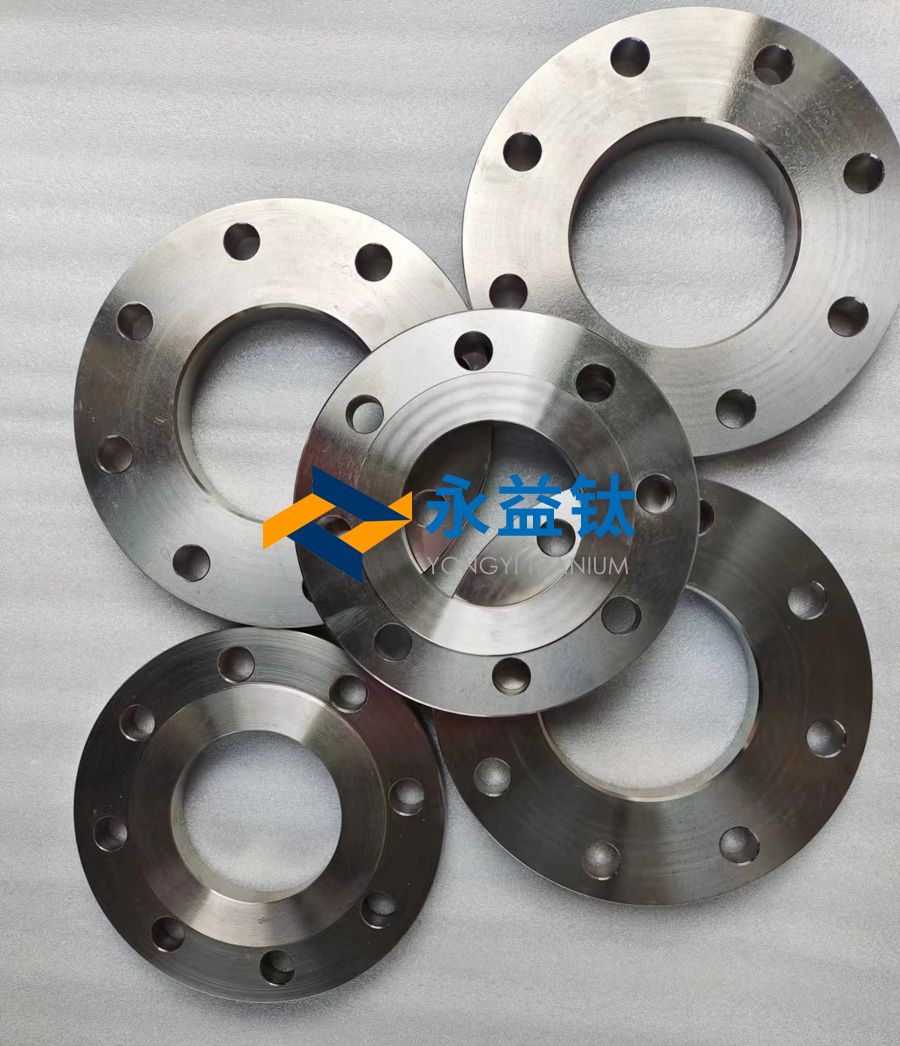

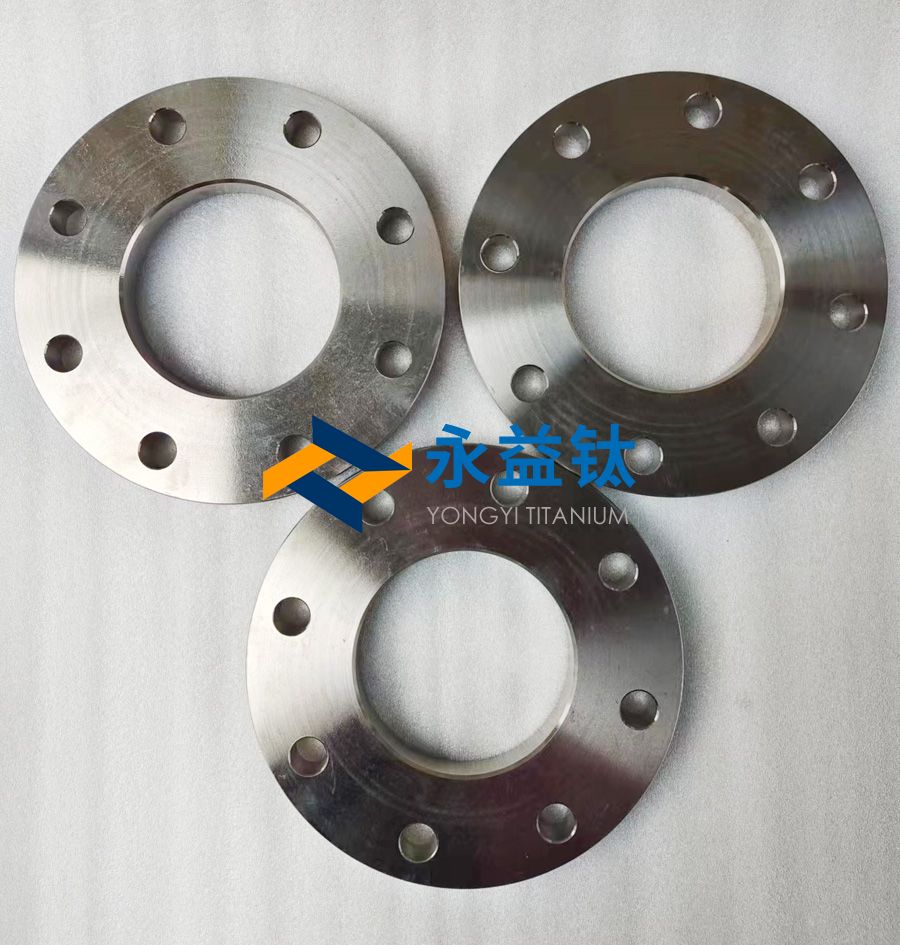

钛法兰凭借卓越的耐海水侵蚀性、、轻量化及高靠得住性，成为船舶制作中管路系统、、推动装置及深海设备的主题衔接件。以下从材质选择、、工艺技术到利用场景的系统解析：：：
一、、船舶钛法兰的主题需要
| 工况挑战 | 机能要求 | 钛合金解决规划 |
| 高盐雾侵蚀 | 海水Cl?浓度≥3.5%，耐点蚀/缝隙侵蚀 | 工业纯钛（TA2）理论钝化膜不变 |
| 高压冲刷 | 推动器轴系流速≥15m/s，抗空泡侵蚀 | TC4（Ti-6Al-4V）高强度耐冲蚀 |
| 深海高压 | 3000m水深（≈30MPa），抗压抗氢脆 | TA9（Ti-0.2Pd）或TC4锻件致密化处置 |
| 极地低温 | -50℃低温冲击韧性≥50J | Ti-5Al-3V-2Fe低温钛合金优化晶界 |
二、、船舶用钛法兰材质与机能对比
| 合金商标 | 成分（wt%） | 合用场景 | 关键机能 |
| TA2（Gr.2） | Ti≥99.2%，Fe≤0.30% | 海水管路法兰、、船面排水系统 | 耐侵蚀寿命≥30年，成本适中 |
| TC4（Ti-6Al-4V） | Ti-6Al-4V | 推动器轴系法兰、、高压泵接口 | 抗拉强度≥900MPa，抗空泡侵蚀 |
| TA9（Ti-0.2Pd） | Ti-0.2Pd | 深海设备耐压壳体法兰 | 耐700bar水压，零氢脆 |
| Ti-5Al-3V-2Fe | Ti-5Al-3V-2Fe | 极地破冰船低温管路法兰 | -50℃冲击功≥60J，无冷脆性 |
三、、执行尺度与主题指标
| 尺度类型 | 国内尺度 | 国际尺度 | 主题要求 |
| 资料规范 | GB/T 3620.1-2016 | ASTM B381（美） | 氧含量≤0.20%，氢≤0.015% |
| 力学机能 | CB/T 3949-2001 | DNVGL-OS-C401（挪威） | 抗拉强度≥400MPa（TA2）~900MPa（TC4） |
| 无损检测 | GB/T 13149-2009 | EN 10204-3.1（欧） | 超声波探伤缺点≤Φ1.2mm，X射线检测Ⅱ级合格 |
| 焊接验收 | AWS D1.9（美） | ISO 15614-5（国际） | 焊缝耐蚀性≥母材90%，硬度≤HV350 |
四、、关键加工工艺与技术
| 工艺环节 | 技术重点 | 参数示例 | 成效提升 |
| 多向等温铸造 | β相区动态再结晶（晶粒细化） | 温度950℃±10℃，应变速度0.01s?? | 晶粒度≤ASTM 7级，各向同性 |
| 理论处置 | 微弧氧化（MAO）+纳米陶瓷涂层 | 电压450V，膜厚20μm，硬度≥HV1000 | 耐冲蚀寿命耽搁5倍 |
| 真空电子束焊 | 大厚度法兰环缝焊接（无填充金属） | 加快电压150kV，焊接速度1.2m/min | 焊缝强度≥母材98% |
| 复合结构设计 | 钛-钢法兰爆炸焊接过渡接头 | 结合强度≥300MPa，耐电偶侵蚀 | 预防异种金属接触侵蚀风险 |
五、、典型利用场景与案例
| 船舶类型 | 法兰部件 | 资料规划 | 机能要求 | 代表案例 |
| 深海潜水器 | 耐压壳体法兰 | TA9（Ti-0.2Pd） | 耐110MPa水压，零泄漏 | 中国“奋斗者号”万米载人潜水器 |
| LNG运输船 | 液货舱管路法兰 | TC4（低温韧性优化） | 耐-163℃低温，无冷脆性 | 韩国大宇“LNGC MAX”系列 |
| 军用潜艇 | 推动轴系法兰 | TC4+氮化钛涂层 | 抗空蚀，隐身性（低磁性） | 俄罗斯“北风之神”级核潜艇 |
| 豪华邮轮 | 海水淡化系统法兰 | TA2+微弧氧化涂层 | 耐Cl?侵蚀，寿命≥25年 | 皇家加勒比“海洋奇：：：拧 |
六、、经济性对比（全性命周期）
| 对比项 | TA2钛法兰 | 双相钢2205法兰 | 铜镍合金B10法兰 | 结论 |
| 初始成本（万元/吨） | 15-20 | 8-10 | 12-15 | 钛成本最高，但全周期优势显著 |
| 守护成本 | 靠近零（免守护） | 年守护费≈设备成本8% | 年守护费≈设备成本10% | 钛30年总成本仅为双相钢50% |
| 寿命周期 | ≥30年 | 10-15年 | 8-12年 | 钛无需更换，削减：：：剿鹗 |
| 环保性 | 100%可回收 | 需处置防腐涂层拔除物 | 铜离子传染风险 | 钛切合IMO绿色船舶规范 |
七、、将来技术方向
| 技术方向 | 创新内容 | 指标参数 | 利用远景 |
| 智能法兰 | 集成应变/侵蚀传感器+无线传输 | 实时监测精度±0.5%，耐压≥100MPa | 船舶健康治理系统（2026年商用） |
| 超轻量化设计 | 拓扑优化钛法兰（减重30%） | 强度维持≥90%，委顿寿命≥10?次 | 高速船与无人艇轻量化 |
| 绿色制作 | 废钛再生-电子束冷床炉精辟 | 回收率≥95%，纯度≥99.9% | 降低钛法兰成本40% |
| 极地级合金 | Ti-Al-Sn-Zr系耐低温资料 | -70℃冲击功≥50J，焊接机能优 | 北极航道破冰船标配 |
八、、选型与守护指南
介质匹配准则：：：
通例海水系统 → TA2法兰（成本与机能平衡）
高压/深潜部件 → TC4或TA9法兰（高强度抗压）
LNG低温管路 → 低温钛合金（Ti-5Al-3V-2Fe）
装置规范：：：
钛法兰与钢制船体间必须使用绝缘垫片（PTFE+陶瓷纤维）
螺栓预紧力节制在资料屈服强度的50%-60%（TA2：：：≈110MPa）
密封面涂覆导电光滑剂（如石墨填充硅脂）预防静电荷堆集
总结
船舶用钛法兰通过耐蚀性与轻量化优势，成为现代船舶高端化的标志性资料。TA2与TC4别离主导通例与高强场景，TA9则专攻深海高压环境。将来智能监测与超轻设计将推动其向智能化、、绿色化升级，预计2030年全球船舶钛法兰市场规模将突破10亿美元，中国因造船业崛起占比超35%。技术突破重点在于低成本制作工艺与极地适应性优化，助力中国从造船大国迈向造船强国。
